半波整流和全波整流的區別詳解-KIA MOS管

半波整流電路

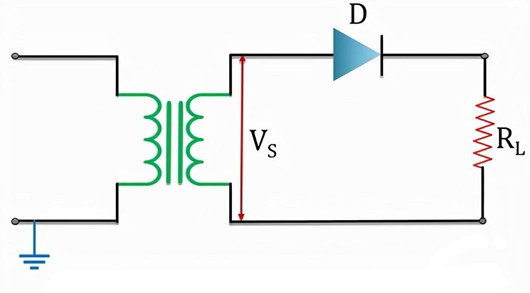

半波整流電路只需要一個二極管。

輸出信號的頻率與輸入信號的頻率完全相同。

半波整流電路提供不連續和脈動的直流輸出，半波整流電路涉及大量的能量浪費。

半波整流電路是單向的。

全波整流電路

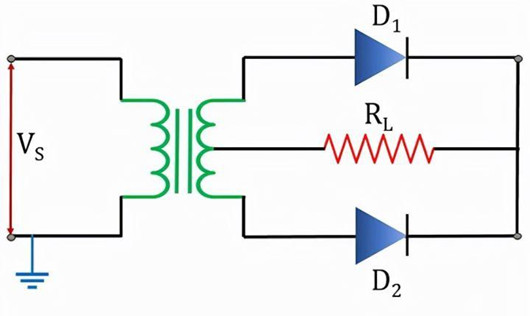

全波整流電路中使用了2個甚至4個二極管。

全波整流電路輸出信號的頻率是輸入信號的兩倍。

全波整流電路提供連續和脈動的輸出。

全波整流電路是雙向的。

半波整流和全波整流的區別

工作原理

半波整流：僅利用交流電的一個半周期（正半周或負半周）進行整流。通過一個二極管實現，當交流電處于正半周期時，二極管導通，電流通過負載形成直流；在負半周期時，二極管截止，電流無法通過負載，因此沒有直流輸出。

全波整流：利用交流電的整個周期進行整流。通常使用四個二極管組成的橋式電路或帶有中心抽頭的變壓器實現。無論交流電處于正半周期還是負半周期，都有電流通過負載，形成連續的直流輸出。

效率與輸出

半波整流：由于只利用了一個半周期，效率較低，輸出的直流電壓和電流均低于全波整流。此外，輸出的直流電中包含較大的脈動成分，平滑度較差。

全波整流：充分利用了整個周期，效率較高，輸出的直流電壓和電流較大，且脈動成分較小，更易于濾波處理。

波形特性

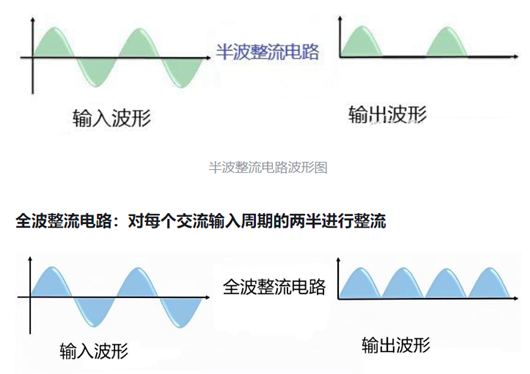

半波整流：輸出波形為單向脈動波形，脈動頻率與輸入交流電頻率相同（如50Hz或60Hz），需要通過濾波電路進行平滑處理。

全波整流：輸出波形雖然也是脈動波形，但脈動頻率是輸入交流電頻率的兩倍（如100Hz或120Hz），因此更加平滑。

半波整流和全波整流區別總結

半波整流電路是低效率的整流電路，而全波整流電路是高效率的。

半波整流電路和全波整流電路中直流磁芯飽和導致的損耗也會產生顯著差異。半波過程中磁芯直流飽和，但在全波電路中可以克服這個問題。

與半波整流電路相比，全波需要更多的電子元件。因此需要雙倍數量的二極管。

半波整流電路的紋波系數與全波整流器相比，半波整流約為 1.21，而全波整流電路約為 0.482。

由于變壓器次級繞組中的電流方向相反，全波電路不具有變壓器鐵芯的直流飽和。

半波整流電路具有良好的電壓調節，但與半波整流電路相比，全波整流電路提供更好的電壓調節。

半波整流不需要變壓器次級繞組的中心抽頭，而全波整流是變壓器次級繞組的中心抽頭。

半波整流電路的基本紋波頻率為 f，輸入頻率為 50 Hz，而全波整流器的輸入頻率為 2f (100Hz) 的兩倍。

半波整流電路的峰值反向電壓相當于外加輸入電壓的最大值，而全波整流電路的峰值反向電壓是外加輸入電壓最大值的兩倍。
