音頻功放電路圖

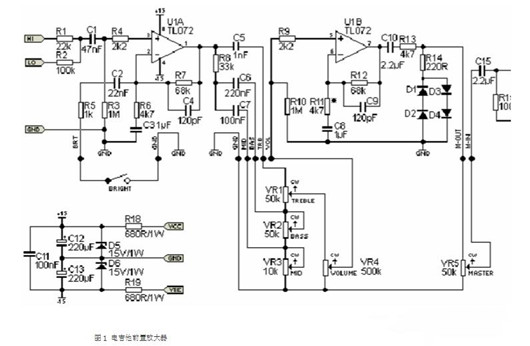

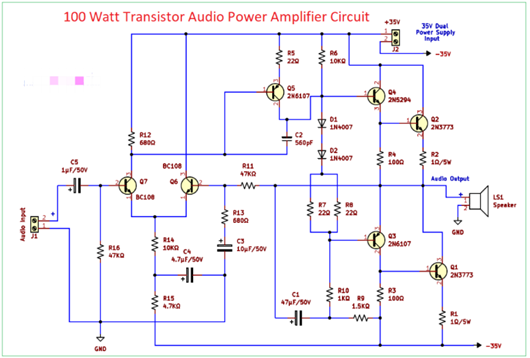

一個100瓦晶體管音頻放大器電路，設計有功率晶體管部分和高阻抗前置放大器部分。該電路驅動 12 英寸 4Ω 至 8Ω（歐姆）100 瓦揚聲器。為了方便這種沒有幅度控制的放大器電路設計，在將音頻輸入到該電路之前必須使用限制電路進行音量控制。為了提供更好的輸出和低噪聲，該電路被設計為 D 類功率放大器和輸出級晶體管，配置為為負載揚聲器提供盡可能低的阻抗。

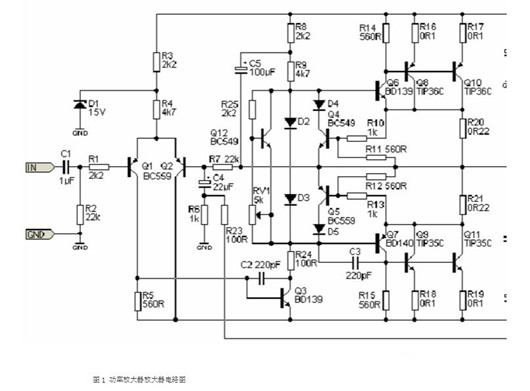

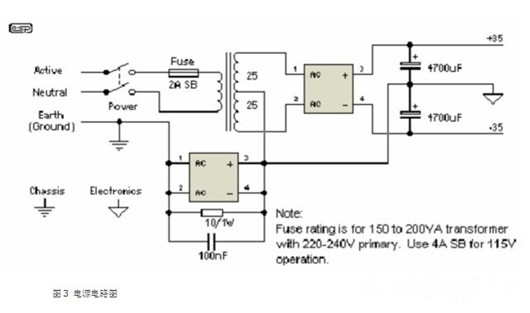

當需要高輸出功率時，必須施加高偏置，即高輸入電壓。該電路使用35V雙電源（+35V、GND、-35V），選擇36-0-36伏交流、2A降壓變壓器和功率二極管將交流整流為直流。使用強大的直流濾波器，最好利用線性穩壓器來調節直流電源。然后將該直流電源應用于該放大器以獲得更好的性能。

音頻功放電路圖

該功率放大器電路使用兩個晶體管（Q6和Q7）作為前置放大器，然后Q1、Q2和Q3、Q4晶體管充當功率輸出級晶體管。晶體管 Q5 連接前置放大器部分和功率輸出級。當我們通過端子塊 J1 應用音頻信號時，前置放大器會放大適合功率級的音頻信號，該部分在其線性區域工作，不會削波輸入音頻信號。信號強度和相位角校正由晶體管 Q5 完成，并向晶體管 Q4 和 Q3 提供輸出信號。 NPN 和 PNP 晶體管均確保音頻信號中正削波和負削波的放大。

晶體管 Q1 和 Q2 通過音頻輸出端子塊向揚聲器提供高放大音頻信號。為放大器板使用合適的散熱器和優質機柜。
