在串聯電路中，分壓公式用于計算各電阻兩端的電壓分配，核心規律是各電阻分壓與其阻值成正比，總電壓等于各分壓之和。
分壓公式：
電源電壓U
電阻1的阻值R1，電阻2的阻值R2
總電流I=U/(R1+R2)
電阻1上的分壓U1=IR1=UR1/(R1+R2)
電阻2上的分壓U2=IR2=UR2/(R1+R2)
串聯分壓的原理：
在串聯電路中，各電阻上的電流相等，各電阻兩端的電壓之和等于電路總電壓。可知每個電阻上的電壓小于電路總電壓，故串聯電阻分壓。
串聯電路中的分壓規律是根據電阻大小的比例來確定電壓分配的。根據歐姆定律，在串聯電路中，電流保持不變，所以根據電阻的阻值比例，電壓將按照相應的比例分配。
具體說來，電壓分配規律可以表示為：設串聯電路中有兩個電阻，電阻1和電阻2，電阻1的阻值為R1，電阻2的阻值為R2，串聯電源的電壓為V，那么電阻1上的電壓為V1，電阻2上的電壓為V2，則有以下關系式成立：V1/V2=R1/R2。根據這個規律，可以計算出串聯電路中各個電阻上的電壓分配。
串聯分壓公式是I=U/(R1+R2)。串聯是連接電路元件的基本方式之一。將電路元件（如電阻、電容、電感,用電器等）逐個順次首尾相連接。將各用電器串聯起來組成的電路叫串聯電路。

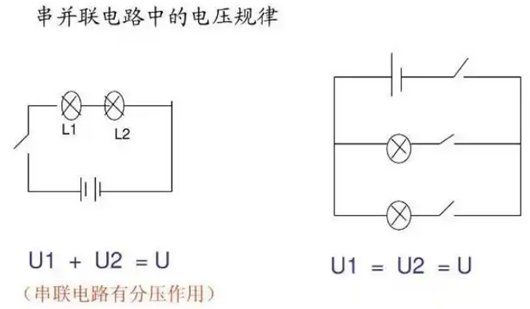

串聯電路是把元件逐個順次連接起來組成的電路。特點是流過一個元件的電流同時也流過另一個。例如節日里的小彩燈，在串聯電路中，閉合開關，兩只燈泡同時發光，斷開開關兩只燈泡都熄滅，說明串聯電路中的開關可以控制所有的用電器。
在串聯電路中，電流強度處處相等，由歐姆定律得I=U1/R1=U2/R2=U/R，即電壓跟電阻成正比，電阻越大，兩端電壓越高，且總電壓U=U1+U2，總電阻R=R1+R2。

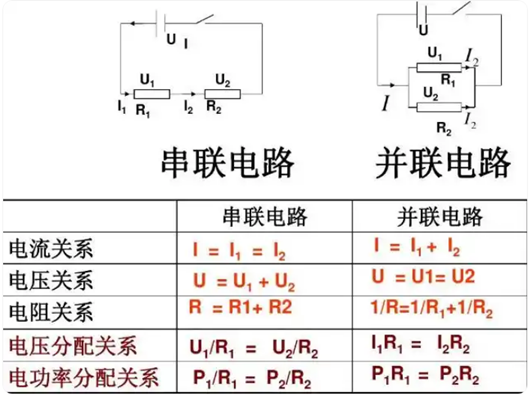

串聯電路的特點：
串聯電路中各處電流都相等。
串聯電路中總電壓等于各部分電路電壓之和。
串聯電路中總電阻等于各部分電路電阻之和。
串聯電路中各部分電路兩端電壓與其電阻成正比。
