DC-DC 升壓電路主要是增加電源的電壓，例如：升壓轉換器可以采用 5V 電源并將其升壓至 25V。通常，你會在電池充電器或太陽能電池板中找到 DC-DC 升壓轉換器。它們還可用于從同一電池為具有不同工作電壓的組件供電。
基本配置包括直流電源（Vin）、電感（L）、二極管（D）、開關器件（SW）、平滑電容（C）和負載電阻（Load），Vout 是輸出電壓。開關通常是功率電子器件，例如由 PWM 信號控制的 MOSFET或BJT 晶體管。該 PWM 信號通過非常快速地切換晶體管來工作，通常每秒數千次。
DC-DC 升壓電路工作原理

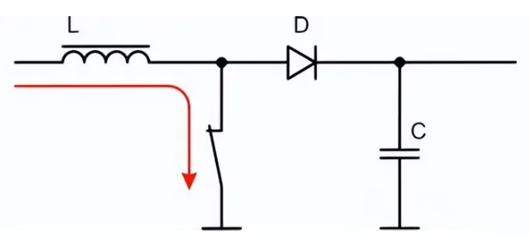

1、電感累積電荷開關已關閉，電感通過從源接收電流來積累能量。
2、將能量轉移到電容

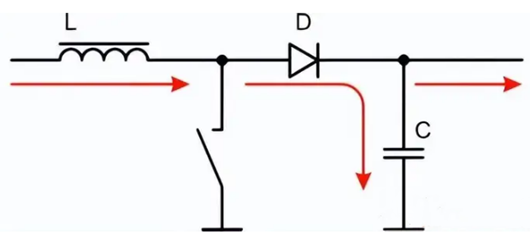

開關打開，線圈保持磁場中積累的能量。電流試圖保持在同一水平，但來自電感的額外能量會提高電壓，從而打開通過二極管的路徑。一部分能量流向消費者，而剩余能量在電容器中積累。
3、在電感中積累能量并將電荷轉移給消耗的電路

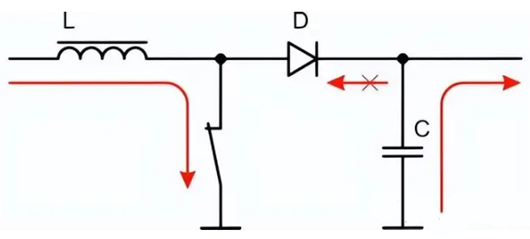

然后開關被鎖定，線圈再次開始積累能量，同時，消耗的從電容接收能量。
DC-DC 升壓電路
構建 DC-DC 升壓 電路所需要的組件：
1.5V 直流電源
180uH 電感一個
1個1N3491 二極管
1個33uF 電容
一個 150 Ω 電阻
一個 MOSFET或JFET 開關晶體管
PWM 源，如Arduino Uno或555 定時器，可生成 50KHz、5V、75% 占空比

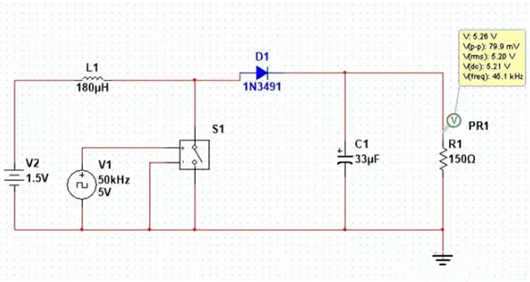

DC-DC 升壓電路工作原理圖
