ups電源電路圖,UPS不間斷電源-KIA MOS管
信息來源：本站 日期：2025-03-13

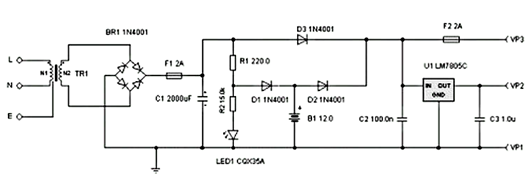

UPS的電路圖如下所示，顯示了設備中的電池在停電時如何進行控制。變壓器（TR1）初級繞組的輸入電壓為240V。如果運行 2 安培時的值至少為 12V，則變壓器 (TR2) 的次級繞組可升高至 15V。保險絲用于為貓頭鷹電路提供短路保護。電流的存在會使 LED1 發光。
LED 發光將在電源中斷時啟動，并由 UPS 的電池接管。該電路旨在提供更靈活的模式，可以通過使用不同的電池和穩壓器來修改它，以提供穩壓和非穩壓電壓。使用兩個串聯的 12V 電池和 7815 穩壓器的正極輸入，我們可以控制 15V 電源。

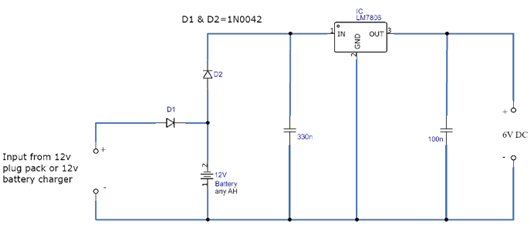

該電路采用 LM7806 穩壓器 IC。它將輸出電壓降低至 6V。并給出穩壓輸出電壓。該電路使用任意安培小時 (AH) 的 12V 鉛酸電池。當輸入電壓缺失時，它將提供備份。電路將立即轉向電池。因此，正在運行的電子設備不會面臨任何重啟。
該電路的輸出電流為1A。這適合驅動許多電子產品。使用自動 12V 電池充電器電路更為明智。或者使用現成的自動 12V 電池充電器而不是 12V 插頭組。鑒于自動電池充電器不會對電池過度充電。使用 12V 電池充電器時，請將二極管 D1 排空。 IC 使用合理的散熱器。

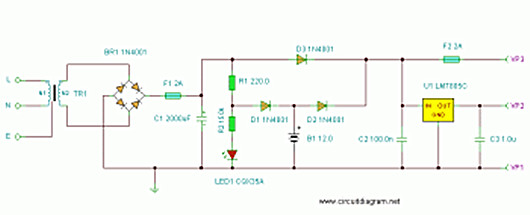

一個基本Uninterupted 電源（UPS）電路。
該電路可為其他穩壓和非穩壓電壓調整/修改，通過使用不同的穩壓器和電池。對于一個15伏穩壓電源，可以兩個12V電池串聯連接（它將成為24V），包括一個7815穩壓器（15V穩定電壓輸出）。在這個電路中有一個很大的靈活性。
