場效應管制作逆變器電路

逆變器是一種將直流電（DC）轉化為交流電（AC）的裝置。圖1的逆變器是一個高頻逆變器，一般用于驅動幾百瓦的燈泡，能夠輕易滿足戶外照明的用途。

這個是使用場效應管制作逆變器，為什么用場效應管呢？

原因：

（1）場效應管是電壓控制器件，它通過VGS來控制ID；

（2）場效應管的輸入端電流極小，因此它的輸入電阻很大。

（3）它是利用多數載流子導電，因此它的溫度穩定性較好；

（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；

（5）場效應管的抗輻射能力強；

（6）由于不存在雜亂運動的少子擴散引起的散粒噪聲，所以噪聲低。

這個逆變電路是ZVS（軟開關電路）如下圖；

場效應管,逆變器電路

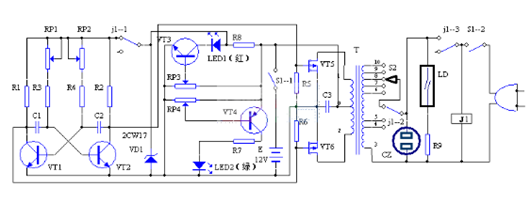

MOS場效應管工頻100W逆變電源

電路簡單，易于調試，性能可靠，逆變和充電自動轉換，帶電瓶電量指示。

場效應管,逆變器電路

VT1和VT2構成多諧振蕩器，振蕩頻率為5Hz。當電壓下降時，為使頻率不變，振蕩器由穩壓管VD1穩壓后供電。多諧振蕩器輸出輸出的方波電壓，直接推動VMOS大功率管，經變壓器升壓后的220V交流電從插座CZ引出。

繼電器J1用于逆變和充電的自動轉換。當電網送電時，J1通電，則J1－3接通電網電源，J1－2從變壓器T的⑧腳跳到⑤腳，使變壓器①、②對0腳產生15V的交流電壓，J1－1斷開多諧振蕩器電源，所以VMOS管柵極電壓為零，此時VMOS管相當于二極管，15V交流電經VMOS管全波整流后對電瓶充電。LED1是充電結束指示，LED2是放電完畢指示。氖燈LD指示高電壓。當電網送電但電瓶已充足，或雖停電但不需逆變器工作時，關斷電源開關S1。
