NPN三極管由兩個N型半導體和一個P型半導體組成，而PNP三極管則是由兩個P型半導體和一個N型半導體構成。
NPN三極管：當在基極（B）和發射極（E）之間施加正向電壓，并在集電極（C）和發射極（E）之間施加反向電壓時，NPN三極管會導通。此時，電流從集電極流入，通過基極，然后從發射極流出。
PNP三極管：與NPN相反，當在基極（B）和發射極（E）之間施加反向電壓，并在集電極（C）和發射極（E）之間施加正向電壓時，PNP三極管會導通。此時，電流從發射極流入，通過基極，然后從集電極流出。

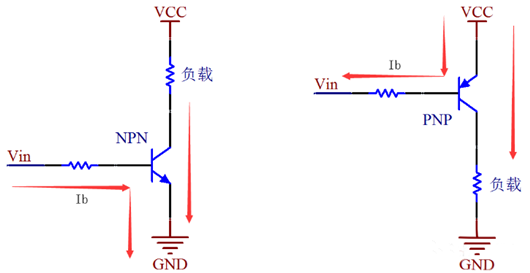

當使用三極管當電子開關時，對于控制端輸入信號，若要求高電平導通時，使用NPN型三極管；若要求低電平導通時，使用PNP三極管。還有在控制電源線路中，一般使用NPN三極管Q控制負極，PNP三極管控制正極。
晶體管作為開關使用時，要用PNP型來控制接Vcc的引線（作為下管），用NPN型的晶體管來控制接地的引線（作為上管）；（P/N-MOS管也是同樣道理）。
（1） NPN/PNP三極管反相器電路：Vin無輸入電位，Q1截止；Vin高電平時Q1導通，Q2基極得高電位，Q2截止。

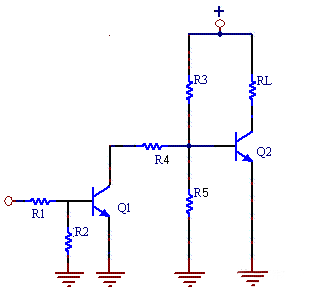

（2）兩只NPN三極管反相器電路：Vin無輸入電位Q1截止,Q2導通；Vin接入高電平Q1導通，促使Q2基極電位下級,Q2截止。
（3）PNP三極管開關電路：當輸入端懸空時Q1截止。VIN輸入端接入低電平時，Q1導通，繼電器吸合。
（4）PNP三極管開關電路：當Vin無輸入電位時Q1截止；Vin接入高電平Q1導通，繼電器吸合。
（5）三極管下拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是低電平。
（6）三極管上拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是高電平。
