串聯分壓是指在串聯電路中，電壓會按照電阻的大小進行分割。在串聯電路中，各電阻上的電流相等，各電阻兩端的電壓之和等于電路總電壓。因此，每個電阻上的電壓小于電路總電壓，這就是所謂的串聯分壓。

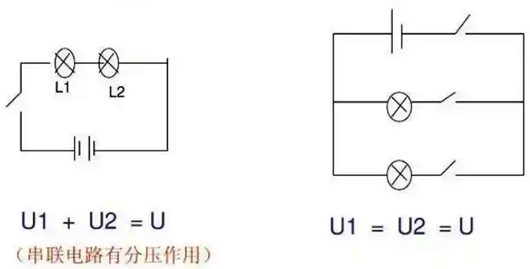

在串聯電路中，通過各用電器的電流相等，各用電器兩端的電壓之和等于電路總電壓，因此每個用電器兩端的電壓均小于電路總電壓。
如圖所示，R1、R2串聯接在電路中，通過兩者電流 I 相等，由于：
R1兩端電壓U1=IR1；
R2兩端電壓U2=IR2；
則，串聯分壓可用公式表示為：
由此可知，在串聯電路中（電流一定時），電壓與電阻成正比；也就是平時常說的“大電阻，大電壓--誰的電阻大，誰的電壓就大”。

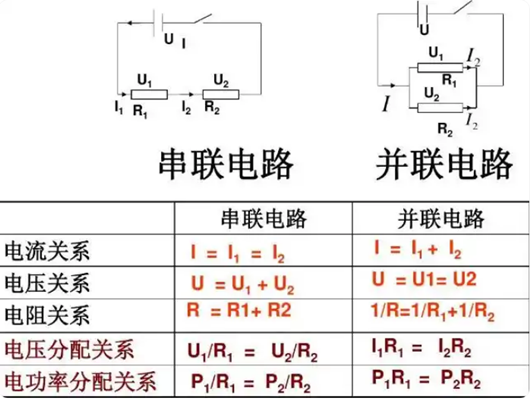

在串聯電路中，電流強度處處相等，由歐姆定律得I=U1/R1=U2/R2=U/R，即電壓跟電阻成正比，電阻越大，兩端電壓越高，且總電壓U=U1+U2，總電阻R=R1+R2。
串聯電路的特點：
串聯電路中各處電流都相等。
串聯電路中總電壓等于各部分電路電壓之和。
串聯電路中總電阻等于各部分電路電阻之和。
串聯電路中各部分電路兩端電壓與其電阻成正比。
串聯分壓可以幫助計算電路中各個元件的電壓和電流，確保電路的安全運行。通過合理設計串聯電路中的電阻值，可以實現對電壓的有效分配和控制，從而滿足不同元件對電壓的需求。
