雙節鋰電池充電管理電路

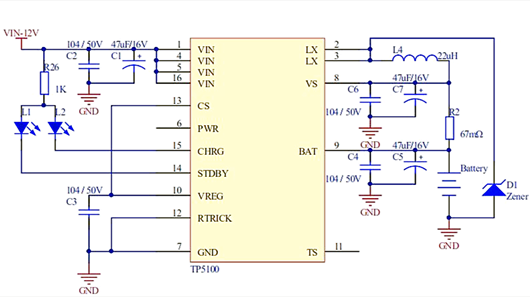

鋰電池充電電路

整個應用電路系統只需簡單的電阻、電容、電感以及LED，就能輕松實現雙節鋰電池的充電管理。

各引腳的功能詳解：

VIN引腳作為電池充電的輸入電源，其工作電壓范圍為5V至18V。

CS引腳是TP5100的充電功能使能引腳。通過控制其邏輯電平，工程師可以調整鋰電池的充電電壓。通常，該引腳會接入外部開關或MCU單片機。當CS=1時，充電電壓為4V，即啟動雙節鋰電池充電功能。

CHRG引腳用于指示鋰電池的充電狀態。為了便于觀察，工程師一般會接入LED燈。

STDBY引腳則用于指示鋰電池充電是否完成。同樣地，為了便于查看，這里也建議接入LED燈。

BAT引腳是鋰電池的充電電壓輸出引腳，工程師在電路設計中會直接將其連接到雙節鋰電池的兩端。

雙節鋰電池的充電過程被精心劃分為三個階段。在預充涓流狀態，當鋰電池電壓低于8V時，TP5100會啟動此模式，以對電池進行低電流充電。預充電流的大小可通過調節Pin12引腳RTRICK的下拉電阻來調整，范圍從1*I到I不等。

恒流充電階段緊隨其后，此時充電電流保持恒定，直至電池電壓接近4V。一旦電池電壓與4V的差距縮小至50mV以內，TP5100將關閉恒流充電，轉入恒壓充電階段。至于涓流充電階段的結束時機，則需與芯片設計公司的工程師進一步溝通確定。

在雙節鋰電池的電壓距離4V僅剩50mV，即達到35V時，TP5100芯片會啟動恒壓充電模式，持續至電池電壓穩達4V。雙節鋰電池經過預充涓流、恒流及恒壓這三大充電階段后，即完成一次完整的充電循環。當鋰電池為其他電路系統供電，其電壓會逐漸降低，若降至1V，TP5100將重新啟動新的充電流程。

當雙節鋰電池的電壓低于8V，或是在由4V降至35V的過程中，TP5100會啟動充電功能；而當電池電壓達到4V時，芯片將關閉充電。
