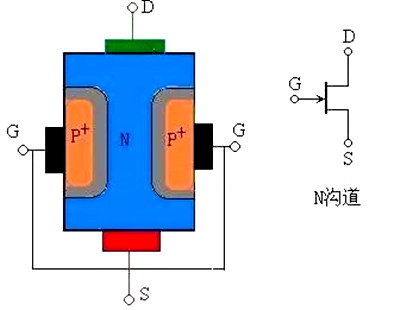

漏極（Source）：漏極是MOSFET主要的電流輸入端，即電流通過的地方。漏極通常被連接到接地或低電位，以提供參考電位。
源極（Drain）：源極是MOSFET主要的電流輸出端，即電流流出的地方。源極通常被連接到負載或其他電路，使電流能夠有效地流出。
柵極電壓（Vgs）：柵極電壓是指施加在柵極與源極之間的電壓。該電壓用于控制MOS管的導通與截止。當Vgs大于MOS管的閾值電壓（Vth）時，MOS管導通；當Vgs小于或等于Vth時，MOS管截止。
漏極電壓（Vds）：漏極電壓是指施加在漏極與源極之間的電壓。該電壓反映了MOS管內的電場分布和電流流動情況。當Vds較小時，MOS管處于線性區，電流基本與Vds成正比；當Vds增大到一定程度時，MOS管進入飽和區，電流幾乎不再隨Vds變化。
基本定義
Vgs（柵極-源極電壓） ：這是施加在MOSFET柵極和源極之間的電壓。它決定了MOSFET的導通與截止狀態。對于NMOS而言，當Vgs大于閾值電壓Vth時，MOSFET導通；而對于PMOS，情況則相反，當Vgs小于Vth時導通。
Vds（漏極-源極電壓） ：這是施加在MOSFET漏極和源極之間的電壓。它反映了MOSFET內部的電場分布和電流流動情況。
Vgs與Vds的關系
導通與截止 ：
當Vgs小于閾值電壓Vth時，MOSFET處于截止狀態，此時無論Vds如何變化，漏極電流Id都極小或為零。
當Vgs大于Vth時，MOSFET開始導通，漏極電流Id隨著Vds的增大而增大。但這一增長并非無限制的，具體取決于MOSFET的工作區域。
工作區域 ：
線性區 ：當Vds較小時，MOSFET處于線性區。在此區域內，Id與Vds成正比，MOSFET可以看作是一個可變電阻。
飽和區 ：隨著Vds的增大，當漏極電流Id達到一個飽和值時，MOSFET進入飽和區。在飽和區內，Id幾乎不再隨Vds的增大而增大，而是保持相對穩定。
閾值電壓Vth的影響 ：
Vth是MOSFET的一個重要參數，它決定了MOSFET開始導通所需的柵極電壓。Vth的值取決于MOSFET的材料、工藝和溫度等因素。
Vth的變化會直接影響Vgs與Vds之間的關系以及MOSFET的導通特性。
實際應用中在設計電路時，需要根據MOSFET的具體參數（如Vth、最大Vds、最大Vgs等）來選擇合適的MOSFET，并確保電路中的電壓和電流不超過MOSFET的額定值。在實際應用中，還需要考慮MOSFET的溫度特性、開關速度、功耗等因素，以實現最佳的性能和效果。
