NTC熱敏電阻器就是負溫度系數熱敏電阻器，即就是電阻值隨著溫度上升而迅速下降，因此可以利用這個特性來測量溫度。
溫度計算公式：
其中，T1和T2指的是K度，即開爾文溫度，開氏度 = 攝氏度+273.15；
Rntc是熱敏電阻在T1溫度下的阻值；
R是熱敏電阻在T2常溫下的標稱阻值,50K的熱敏電阻在25℃的值為50K（即R=50K），即T2=273.15+25 ；
B是熱敏電阻的固有參數，這里B等于3950K。
轉換后T1等于如下：
如上計算出的是開爾文溫度，再減去273.15，就是攝氏度。

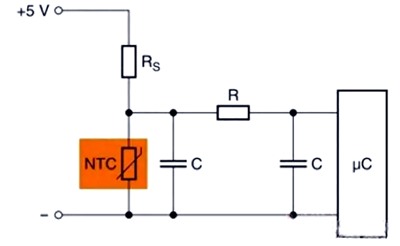

典型的微控制器保護電路：
對于快速充電等應用，有必要也測量環境溫度，以避免環境與電池之間的溫差過大。為此需將第二個NTC熱敏電阻直接置于至充電電路板上。
下圖展示了此類典型電路：
