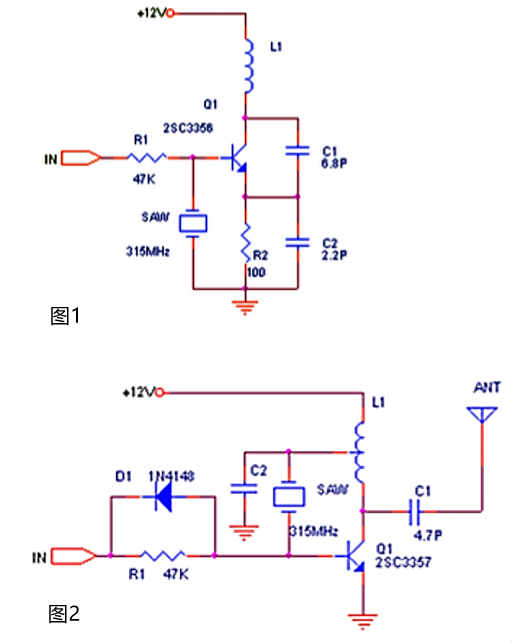

下面是兩個電路為常見的發射機電路，由于使用了聲表器件，電路工作非常穩定，即使手抓天線、聲表或電路其他部位，發射頻率均不會漂移。和圖1相比，圖2的發射功率更大一些。可達200米以上。
盡管性能較差，然而其電路簡單容易實現，工作穩定，因此得到了廣泛的應用，在汽車、摩托車報警器，倉庫大門，以及家庭保安系統中大多都使用了這樣的電路。
T630無線電遙控發射、接收頭的無線發射接收電路
無線電射頭T630電路原理如圖所示。電路四發射管V1及外圍元件C1、C2、L1、L2等構成頻率為265MHz超高頻發射電路，通過環形天線L2向空中發射。天線L2采用鍍銀線或直徑為1.5mm的漆包線，天線尺寸為24mm（長）X9mm（高）。三極管V1選用高頻發射管BE414或2SC3355。
無線電遙控接收頭T631電路原理如圖所示。接收電路主要由V1、IC等組成，V1與C7、C9、L2等元件組成超高頻接收電路，微調C9改變其接收頻率，使之嚴格對準265MHz發射頻率。
當天線L2收到調制波時，經V1調諧放大出低頻成分，再經V2前置放大后送入IC LM358，進一步放大整形后由LM358第7腳輸出，該印刷電路板實際尺寸為31mmX23CC，天線尺寸為27mm（長）X9mm（高）。OUT為信號輸出端，三極管V1選用BE415或2SC3355。電容C9可選用小型可調電容。IC選用LM358。
在發射及接收電路中為減小體積，所有電阻均選用1/8W或1/16W的金屬膜電阻；電解電容亦用超小型電容，其它電容全部采用高頻陶瓷電容。在焊接時元件引腳盡量剪短，使其緊貼電路板，電路板材料應選用高頻電路板。
