二極管的整流原理

在電力電子應用中，將交流電變換為直流電的這種AC/DC（Alternating Current / Direct Current）變換被稱為整流（rectification）。利用二極管的單向?qū)щ娦钥梢詫崿F(xiàn)整流。

二極管有兩個電極：正極和負極。當在二極管兩端加上正向電壓時，電流可以從正極流向負極，二極管導通；而加上反向電壓時，電流無法通過，二極管截止。這種特性使得二極管在電路中起到類似開關的作用，只允許電流在一個方向上流動。

二極管整流電路一般分為半波整流和全波整流兩種。

半波整流電路只利用了交流信號的正半周或負半周，通過一個二極管將其轉化為單向的直流信號。當輸入信號的正半周時，二極管正向?qū)ǎ划斴斎胄盘柕呢摪胫軙r，二極管反向截止。通過這種方式，只有正半周的信號被保留，而負半周的信號被過濾掉，從而實現了半波整流。

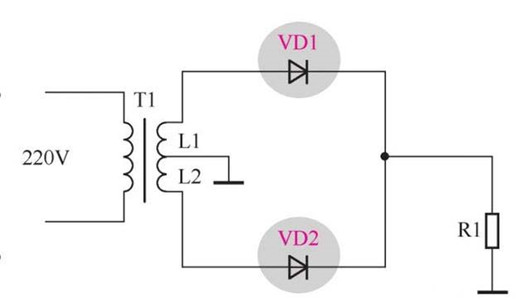

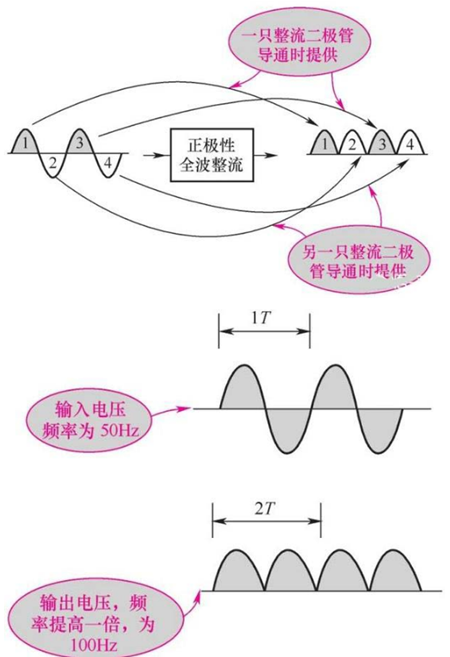

全波整流電路則利用了交流信號的全部波形，通過兩個二極管交替導通將其轉化為單向的直流信號。當輸入信號的正半周時，D1二極管正向?qū)?；而當輸入信號的負半周時，D2二極管反向?qū)?。通過這種方式，無論是正半周還是負半周，都能夠被保留下來，從而實現了全波整流。

二極管怎么整流的？

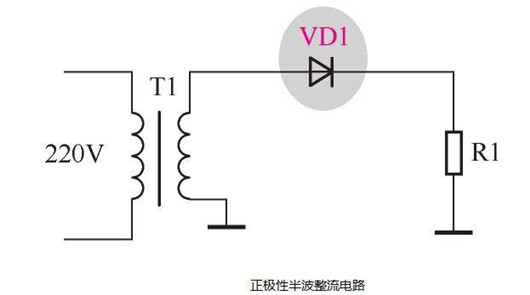

半波整流電路

二極管,整流原理

220V交流市電從變壓器一次繞組輸入，二次繞組輸出。

整流電路的分析需要考慮交流電的正、負半周。

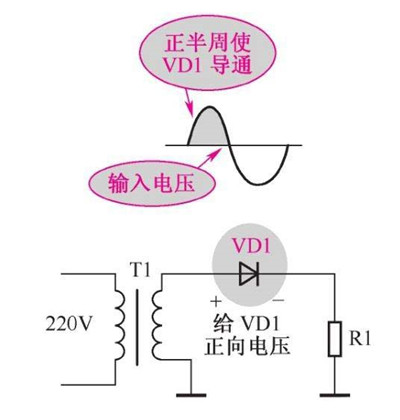

1、交流電正半周時，交流電壓使VD1正極上電壓高于地線電壓，如下圖所示，二極管負極通過電阻R1與地端相連。此時VD1正極電壓大于負極電壓，二極管VD1處于正向?qū)顟B(tài)。

二極管,整流原理

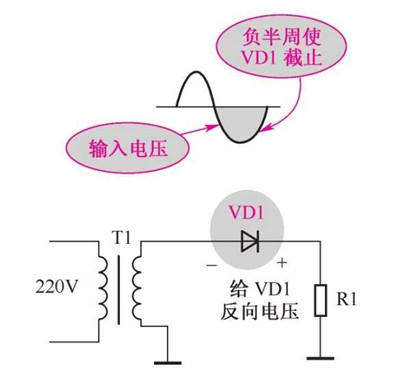

2、交流電負半周時，交流輸入電壓使二極管VD1正極電壓低于負極電壓，此時VD1處于反向偏置狀態，二極管截止、相當于開路，電路中無電流流動。整流電路沒有電壓輸出。

二極管,整流原理

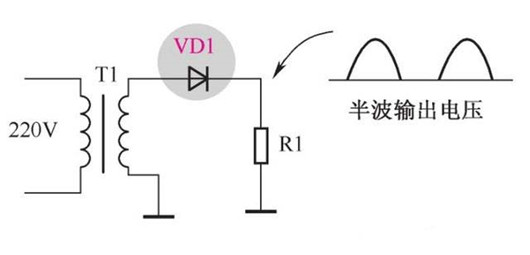

綜合分析：整流二極管在交流輸入電壓正半周期間處于導通狀態，由于正半周交流輸入電壓大小在變化，所以流過電阻的電流大小也在變化，這樣，整流電路輸出電壓大小也在相應變化，并與輸入電壓的半波周期波形相同。而在交流輸入電壓負半周期間，整流二極管處于截止狀態，電路無法形成回路，電阻上也就沒有電壓。

通過這一整流電路，輸入電壓的負半周被切除，最后得到正極性（正半周）的單向脈動直流輸出電壓。

二極管,整流原理
