12v轉220v逆變器電路

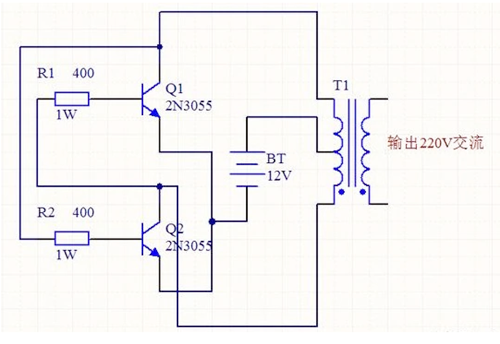

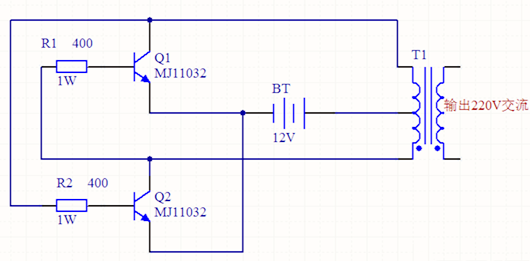

一個簡單的12V轉220V逆變器的電路，原理圖如下，只用到兩個三極管兩個電阻，再加上一個變壓器，通上電就可以在輸出端產生交流電，可以帶動220V白熾燈。

12v轉220v逆變器

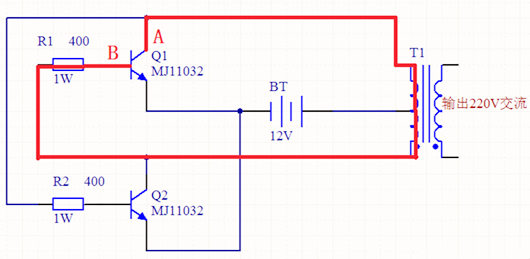

假設此時剛剛通上電源，在通電源的一瞬間，對三極管Q1來說，集電極也就是原理圖中的A點是和電源正極相連，同樣對于B點也就是基極是隔著一個大功率電阻和電源正極相連，所以他滿足三極管導通條件。

12v轉220v逆變器

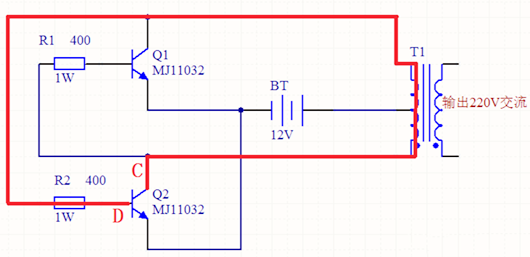

三極管Q2，當通上電源的一瞬間，集電極也就是C點是和電源正極連在一塊的，而基極也就是D點，通過一個大功率電阻和電源正極相連，同樣滿足導通條件。

12v轉220v逆變器

所以就剛通上電源的一瞬間來說，三極管Q1和Q2所處的狀態是一樣的，但是兩個三極管材質不可能完全一樣，所以剛通上電的一瞬間是有一個導通順序的。假設此刻Q1先導通，電流從電源正極流出，通過變壓器和三極管Q1流到電源負極。

由于三極管Q1導通后會瞬間進入到飽和狀態，所以集電極和發射極之間的壓降很低，一般會小于0.3V，所以A點的電位也會隨著降低，同樣B點的電位也會隨之降低，由于Q1導通時發射極正偏壓降在0.7V左右，顯然0.3V是不夠的，因此Q1會變成截止狀態。

當Q1逐漸變成截止狀態，同時三極管Q2的基極和集電極的電位也會隨之升高，在某時刻會滿足Q2的導通條件。

當Q2導通后，電流從電源正極流出，通過變壓器和三極管Q2流到電源負極。由于三極管Q2導通后會瞬間進入到飽和狀態，所以集電極和發射極之間的壓降很低，這和Q1情況一樣，同樣Q2基極的電位也會隨之降低，由于Q2導通時發射極正偏壓降在0.7V左右，顯然0.3V是不夠的，因此Q2會變成截止狀態。

Q2截止后Q1又會變成導通狀態，就這樣反復循環，兩個三極管輪流導通產生交流電，再通過變壓器升壓，最后輸出想要的電壓，如果輸出電壓在220V左右，連上一個220V的燈泡，可以看到能正常發光。
