PWM脈寬調制是一種調節直流電機速度的辦法，下文驅動電路，采用24V供電(可接受輸入范圍15V-30V），最大電流80A。這些驅動器可以用來調節小型電動車的行駛速度。

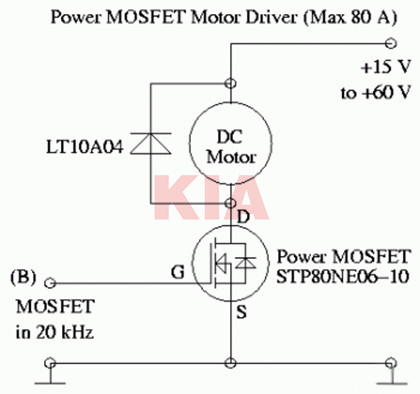

基于功率MOSFET的PWM電機驅動
MOSFET開關頻率達到20KHz。MOSFET本身需要一定的功率驅動，因為MOSFET的容性負載很大，門級要2A以上的電流驅動才能導通。因此在PWM電路和電機驅動電路之間，還需要插入一級MOSFET驅動電路。同時，隨著電機電流的加大，它也需要更大的散熱器。
MOSFET驅動范例1
一種可行的MOSFET驅動電路，不如范例2的優秀。

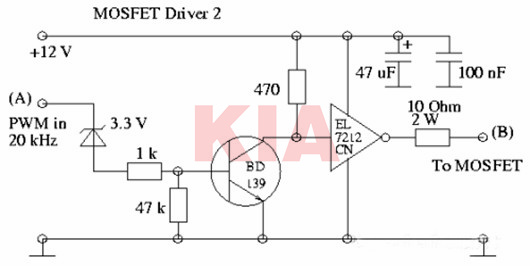

MOSFET 驅動范例2
堪稱最好的MOSFET驅動電路，用的是專用芯片EL7212CN作為核心，需要注意的是這種電路的輸出邏輯是反向的。
