雙電源功放電路圖

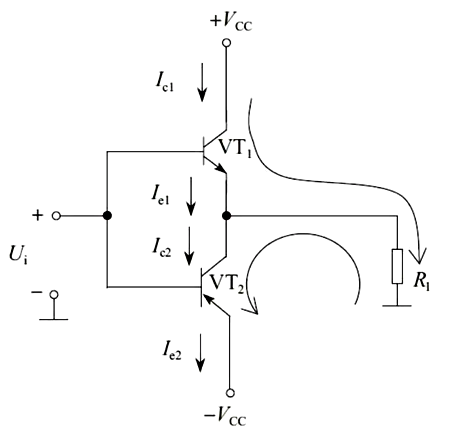

雙電源互補對稱功率放大器(OCL電路)

OCL電路的電路結構如圖所示：

雙電源功放電路

該電路主要由VT1（NPN型）和VT2（PNP型）和負載組成。它由兩組正負相等的電源供電。信號是Ui，從兩管的基極輸入，負載是Rl。VT1又稱上功率輸出管，而VT2又稱下功率輸出管。

工作原理：當信號電壓是正半周的時候，VT1正向?qū)ǎ琕T2截止，+VCC通過VT1的c-e結，流過負載，從而在負載上得到放大后的正半周信號；當信號電壓是負半周的時候，VT1截止，VT2正向?qū)ǎ?VCC經負載與VT2的e-c結到負電源，從而在負載上獲得放大的負半周信號。正負半周信號在負載上合成全波。該電路之所以稱為互補對稱電路，是因?yàn)閮晒芙惶婀ぷ鳎嗷パa(bǔ)充。

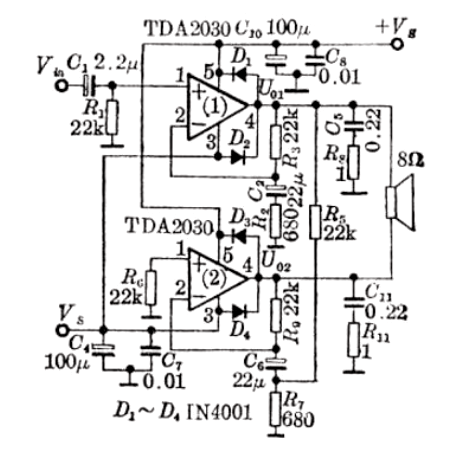

雙電源供電BTL音頻功放電路

雙電源功放電路

雙電源供電 BTL 音頻功率放大器工作原理：用兩塊TDA2030組成如圖所示的BTL功放電路，TDA 2030(1)為同相放大器,輸入信號Vin通過交流耦合電容 CI 饋入同相輸入端①腳，交流閉環增益為 Kvc①=1+R3/R2≈R3/R2≈30dB。R3同時又使電路構成直流全閉環組態，確保電路直流工作點穩定。
