開漏輸出

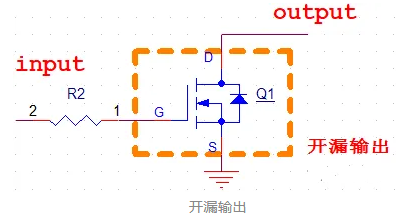

當使用MOS管時，稱為開漏（OD）輸出，漏極輸出。

開漏輸出,電路

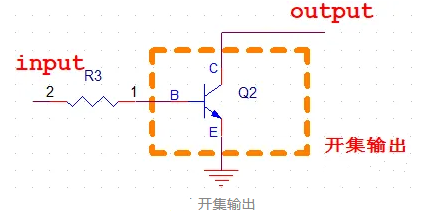

當使用三極管時，稱為開集（OC）輸出，集電極輸出。

開漏輸出,電路

由于使用MOS管的情況較多，很多時候就用"開漏輸出"這個詞代替了開漏輸出和開集輸出。

開漏輸出的特點

①開漏輸出的高電平?jīng)]有驅動能力

開漏輸出最主要的特性就是高電平?jīng)]有驅動能力，需要借助外部上拉電阻才能真正輸出高電平；如果在集電極或漏極上增加上拉電阻，就具備了輸出高、低電平的功能。

②開漏輸出可以很方便的調節輸出電平

開漏輸出電平完全由上拉電阻連接的電源電平?jīng)Q定，所以在需要進行電平轉換的地方。

③開漏輸出方便實現"線與"功能

所謂的"線與"指的是多個信號線直接連接在一起，只有當所有信號全部為低電平時，合在一起的總線為高電平；只要有任意一個或者多個信號為高電平，則總線為低電平。

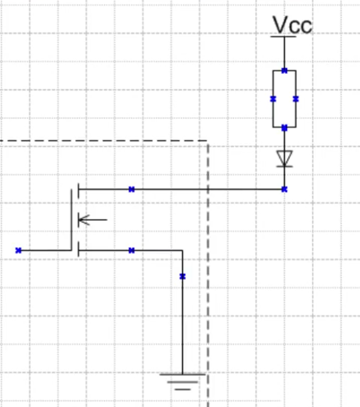

開漏輸出電路

開漏輸出,電路

開漏指的是場效應管的“漏極”，開漏輸出就是把場效應管的漏極直接引出來作為輸出引腳。

開漏輸出最重要的作用是：電平匹配，在設計電路時不論是單片機還是外設芯片或是負載，每個個體的邏輯電平可能是不一樣的，這種情況時就需要作電平的匹配，就用到了開漏輸出模式。

開漏輸出模式，因?yàn)閳?chǎng)效應管的漏極直接引出，是需要加一個外置電源的，我們可以通過外接電源的方式得到想要的電平。因?yàn)橥饨与娫吹姆绞剑瑥腗CU的角度來說，減輕了MCU的負擔。

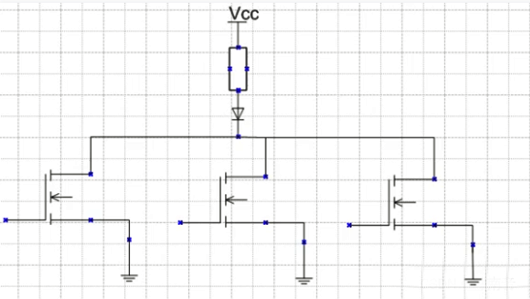

例如在使用MCU自帶的IC模塊時，就要求配置想要的管腳為開漏輸出模式，多個開漏輸出被接在了同一個線上，下圖中如果其中的某個引腳的漏極為低電平，則整個總線上都是低電平，這是“與邏輯”，所以被成為“線與”。因?yàn)?IC總線可以接很多個設備，MCU就是通過這種方式判斷當前總線的狀態。

開漏輸出,電路
