齊納二極管和穩壓二極管

穩壓二極管（zener diode），也稱齊納二極管。它的特點是利用PN結反向擊穿時，其電流可在很大范圍內變化而電壓基本不變，從而起到穩壓作用。

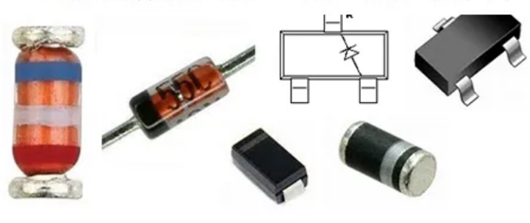

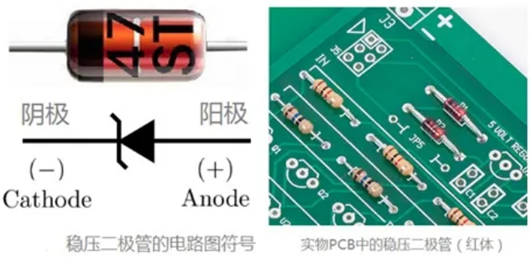

穩壓二極管是根據擊穿電壓來分檔的，廣泛用于穩壓電路和限幅電路中，其電路圖符號及常見穩壓二極管外形如圖所示。

齊納二極管的功能用途

齊納二極管通常又叫做穩壓二極管，它是硅二極管，專門設計用于在所謂的擊穿區域中工作。因此，它們也被稱為電壓調節二極管。

擊穿電壓最大額定電壓規定了在擊穿之前可承受的反向電壓。對于大多數情況，這至少是50V。反向偏置的普通二極管具有小到零的反向電流，因此二極管的行為類似于開路。然而，當超過最大額定電壓時，會產生大的反向電流，并且二極管會被破壞。這種破壞發生在所謂的反向擊穿電壓或峰值反向電壓（PIV）。齊納二極管可以在反向偏置時以最佳方式工作，而不會被破壞，在達到正常二極管擊穿電壓的條件下導通。齊納二極管擊穿電壓范圍為2至200 V。

二極管能夠在電路中的電流變化期間保持恒定的輸出電壓，從而在不同負載下穩定電壓。因此，它們最常用作低電流電路的電壓調節器。它們可以保護電路免受電壓尖峰或過載或靜電的影響。齊納二極管也經常用于產生放大器電路的參考電壓。

對于電壓調節，齊納二極管放置在與負載平行的反向偏置位置的電路中，二極管以所謂的齊納效應運行。pn結是重?fù)诫s的，這使其變窄并獲得強電場。當反向偏置時，這種強烈的電場引起電離，其中電子被拉離其價軌道，從而它們變得自由并且可以流動。

齊納二極管和二極管之間的差異

普通二極管與穩壓二極管在結構、工作特性、摻雜程度等方面都存在不同。二極管是半導體元件，其行為類似于單向閥。它們基本上允許電流在一個方向上流動。如果被迫以錯誤的方向傳導電流，常規二極管將被破壞，但齊納二極管優化為在向后放置在電路中時工作。

材料

二極管由諸如硅和鍺的半導體構成。在稱為摻雜的過程中，半導體與諸如硼和磷的其他元素混合。齊納二極管采用比普通二極管更重?fù)诫s的硅制成。

二極管導電特性

普通二極管和齊納二極管的主體上有一個標記。當電流從未標記到標記側時，二極管被稱為正向偏置。當電流是另一種方式時，它被稱為反向偏置。

齊納二極管導電特性

齊納二極管放置在與負載平行的反向偏置位置的電路中。包括限流電阻，以確保不超過功率和最大電流規格。

二極管用途

通過去除部分信號，通過將AC電流改變?yōu)镈C電流，二極管用作整流器。它們的一些其他功能還包括電氣開關和倍壓器。

齊納二極管用途

齊納二極管可以執行普通二極管的功能，但最常用作低電流電路的穩壓器，因?yàn)樗鼈兛梢栽谧兓呢?fù)載下保持穩定的電壓。
