非隔離型電源的特點是輸入端的地線與輸出端的地線是直接相連的。這意味著電源的輸入和輸出在電氣上不是完全隔離的。
而隔離型電源則不同，它采用了一個變壓器來實現輸入和輸出之間的完全隔離。這樣，無論是220V交流電的正極還是負極，都與輸出端沒有直接的電氣連接。這種設計能夠確保電源的前級和后級在物理性質上完全隔離，從而提高了安全性和穩定性。
隔離電源：

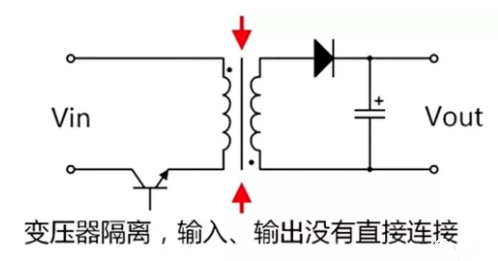

電源的輸入回路和輸出回路之間沒有直接的電氣連接，輸入和輸出之間是絕緣的高阻態，沒有電流回路，如圖1所示：
采用變壓器的隔離電源
非隔離電源：

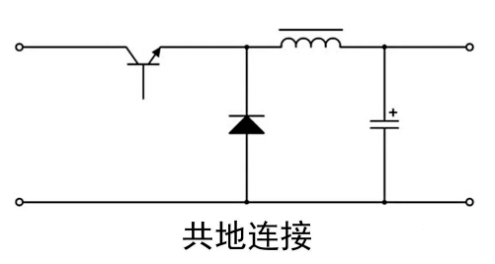

輸入和輸出之間有直接的電流回路，例如，輸入和輸出之間是共地的。以隔離的反激電路和非隔離的BUCK電路為例，如圖2所示；

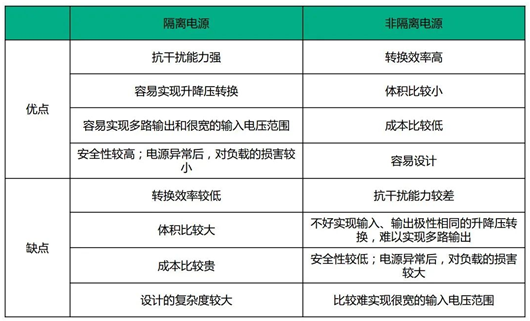

常用的電源拓?fù)洌歉綦x電源主要有：Buck、Boost、Buck-Boost等；而隔離電源主要有各種帶隔離變壓器的反激、正激、半橋、LLC等拓?fù)洹?/span>
① 系統前級的電源，為提高抗干擾性能，保證可靠性，一般用隔離電源。
② 電路板內的IC或部分電路供電，從性價比和體積出發，優先選用非隔離的方案。
③ 對安全有要求的場合，如需接市電的AC-DC，或醫療用的電源，為保證人身的安全，必須用隔離電源，有些場合還必須用加強隔離的電源。
④ 對于遠程工業通信的供電，為有效降低地電勢差和導線耦合干擾的影響，一般用隔離電源為每個通信節點單獨供電。
⑤ 對于采用電池供電，對續航力要求嚴苛的場合，采用非隔離供電。
隔離驅動適用于需要電氣隔離的場合，如室外燈具、需要直接用手接觸LED和輸出接線的地方。它通過變壓器將高電壓降為低電壓，并通過整流器輸出直流電。這種驅動方式的安全性較高，可以有效防止觸電事故，但電路設計相對復雜，成本較高。
非隔離驅動則適用于室內燈具、電壓相對穩定的環境中，以及在成本和散熱條件允許的情況下。非隔離驅動通常采用簡單的電路設計，成本較低，適用于電性能要求不是特別高且環境較為穩定的場所。
