OTL電路

OTL電路--單電源互補對稱電路或稱無輸出變壓器電路。OTL電路為推挽式無輸出變壓器功率放大電路。通常采用單電源供電，從兩組串聯的輸出中點通過電容耦合輸出信號。省去輸出變壓器的功率放大電路通常稱為OTL(Output Transformer Less)電路。

OTL電路具有線路簡單、頻響特性好、效率高等特點，通常采用單電源供電，給使用干電池供電的便攜式設備帶來不便，同時對電路的靜態工作點的穩定度也提出較高的要求。

OTL電路工作原理

OTL電路圖,原理

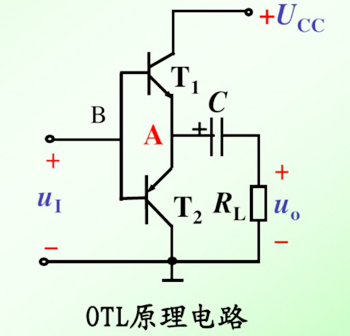

基本結構：

互補對稱電路是集成功率放大電路輸出級的基本形式。當它通過容量較大的電容與負載耦合時，由于省去了變壓器而被稱為無輸出變壓器（OutputTransformerless)電路，簡稱OTL電路。

特點：

T1、T2的特性一致；一個NPN型、一個PNP型兩管均接成射極輸出器；輸出端有大電容；單電源供電。

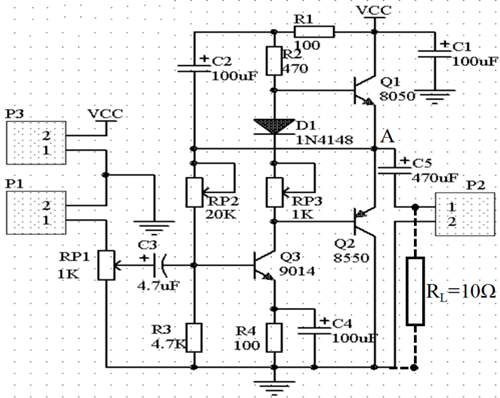

OTL功率放大器電路圖

OTL電路圖,原理

圖為OTL功率放大電路，三極管Q3是激勵放大管，Q3及偏置電阻R4、耦合電容C3及旁路電容C4組成共射極放大電路，作為推動級，給功率放大輸出級以足夠的推動信號。輸出級由三極管Q1，Q2組成互補對稱OTL功率放大電路，Q1，Q2交替工作于信號的半個周期，這樣既有較高的輸出幅度，又有很高的效率。此外，由于Q1，Q2分別連接為射極跟隨形式，因此這種電路具有輸出電阻低，帶負載能力強的優點。R2、D1、RP3串聯在Q3集電極電路上，為Q1Q2提供偏置，使其靜態時處于微導通狀態，以消除交越失真；C2為消振電容用于消除電路可能產生的自激。

當輸入正弦交流信號ui時，經過Q3放大后同時作用于Q1，Q2的基極，ui負半周使Q1管導通，Q2管截止，電流從電源正極流經Q1，再經過C5、RL流回電源負極，輸出電壓uo上正下負，在此期間電源向C5充電。在ui的正半周，Q1管截止，Q2管導通，已充電的電容C5起到電源的作用，輸出電壓uo上負下正。這樣就得到了完整的正弦波。

OTL功率放大器的電路結構相對簡單，主要由功率放大器電路和輸出變壓器組成。功率放大器電路通常采用差動放大電路，它能夠有效抑制共模干擾和增益漂移，提高信號的放大效果。輸出變壓器則用于將功率放大器的輸出信號傳遞到負載上，同時實現電壓的變換和隔離。

OTL電路圖

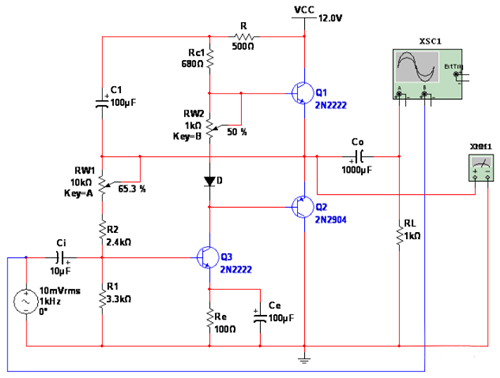

OCL電路需要正負兩個直流電源為其提供能量，實際中使用既不方便又浪費資源。因此，常采用單電源供電的互補對稱功率放大器，如圖所示。

OTL電路圖,原理

圖中，Q3為前置放大級（推動級），工作在甲類狀態，它的集電極電流IC1由電位器RW1調節，IC1的一部分流經電位器RW2及二極管D，給功放管Q1與Q2提供偏置電壓。調節RW2可使Q1與Q2得到合適的靜態工作點而工作于甲乙類狀態，克服交越失真。Q1與Q2的共發射極通過大電容Co（代替一個電源）接到負載上。
