共模噪聲和差模噪聲

傳導噪聲根據傳輸特性產生分成兩類：差模噪聲和共模噪聲。差模噪聲是當兩條電源線的電流方向互為相反時發生的，而共模噪聲是當所有電源線的電流方向相同時發生的。一般而言，共模是最大難題，這是由雜散電容的不當接地造成的。

共模噪聲，也稱為非對稱噪聲或線路對地的噪聲，主要存在于使用交流電源的電氣設備的輸入端（輸電線和中線），兩者對地的相位保持同相。共模噪聲通常是由于雜散電容的不當接地造成的，它可能導致電路發生錯誤，尤其是在電源系統給電路供電時，如果電路具有不等值的阻抗，而且電源的輸出存在共模噪聲時。

差模噪聲，也稱為正常型、對稱噪聲或線路間噪聲，存在于交流線路和中性導線中，二者相位差為180°。差模噪聲的電流沿著一條交流線流出，并沿著另一條交流線返回，而在地線中不存在差模噪聲電流。差模噪聲可以通過在電磁干擾濾波器中使用X電容進行抑制，電容連接在輸電線之間，對差模信號起到高頻分流的作用。在差模噪聲非常大的情況下，可能需要增加差模抑制電感。

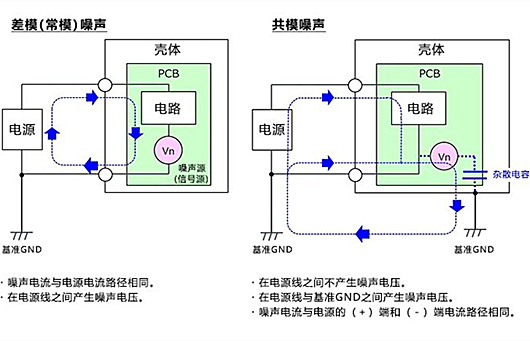

下圖是將帶有電路的印刷電路板（PCB）裝在殼體中，并由外部給電的示例圖。

差模噪聲產生在電源線之間，是噪聲源對于電源線串聯進入，噪聲電流與電源電流方向相同。由于往返方向相反而被稱為“差模（Differential mode）”。

共模噪聲是經雜散電容等泄漏的噪聲電流經由大地返回電源線線的噪聲。因電源的（＋）端和（－）端流過的噪聲電流方向相同而被稱為“共模（Common mode）”。在電源線間不產生噪聲電壓。

共模噪聲和差模噪聲區別

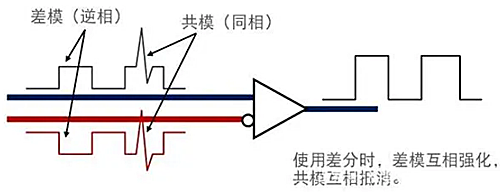

從一個系統的一對輸入端看，若信號的極性相反（同樣，電流的方向相反），這樣的信號為差模信號。若信號的極性相同（同樣，電流的方向也相同），這樣的信號稱為共模信號。信號都是差模形式的。噪聲既有差模形式的，也有共模形式的。若噪聲為差模形式，它與信號相疊混，無法一般區分。除非兩者有不同的模式，因此，所有的抗干擾措施都是針對共模噪聲的。當系統的兩個輸入端阻抗不一致時，圖中的共模電流也不再平衡，此時部分共模噪聲轉化為差模噪聲，特別是當輸入信號一端為系統地線時，共模噪聲全部轉化為差模噪聲，這對抑制噪聲影響十分不利。因此，工業儀表基本上都采用差分輸入。

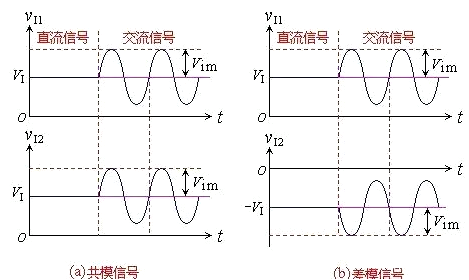

所謂共模信號就是二個大小相等、方向相同的信號。

所謂差模信號就是二個大小相等、方向相反的信號。

共模電感有兩組線圈或多組線圈，有方向要求；而差模電感只有一組線圈，沒有方向要求；把共模電感做差模用有方向要求；穿磁珠的單線電感是差模作用。

注意：

1、騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。

2、抑制共模干擾的濾波電感叫共模電感；抑制差模干擾的濾波電感叫差模電感。

3、共模電感是雙線雙向；差模電感是單向的。

4、共模電感是繞在同一鐵芯上的圈數相等、導線直徑相等、繞向相反的兩組線圈；差模電感是繞在一個鐵芯上的一個線圈。

5、共模是兩個繞組分別接在零線和火線上，兩個繞組同進同出，濾除的是共模信號；差模是一個繞組 單獨接在零線和火線上的濾波電感器只能濾除差模干擾。

6、共模信號：分別在零線和火線上的兩個完全相同的信號 他們都通偶合和地形成回路；差模信號：是和有用信號同樣的回路。

7、共模電感的特點是：由于同一鐵芯上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用得最多的磁芯材料是高導鐵氧體材料。

8、差模電感的特點是應用在大電流的場合。由于一個鐵芯上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用得最多的鐵心材料是金屬粉心材料。特別是鐵粉新材料（由于價格便宜）。
