光耦合器(opticalcoupler，OC)，光電隔離器或光電耦合器，簡稱光耦。以光為媒介來傳輸電信號，通常把發光器(紅外線發光二極管LED)與受光器(光敏半導體管)封裝在同一管殼內。當輸入端加電信號時發光器發出光線，受光器接受光線之后就產生光電流，從輸出端流出，從而實現了“電—光—電”轉換。
光耦合器具有體積小、壽命長、無觸點，抗干擾能力強，對輸入、輸出電信號有良好的隔離作用，單向傳輸信號等優點，在數字電路上獲得廣泛的應用。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。

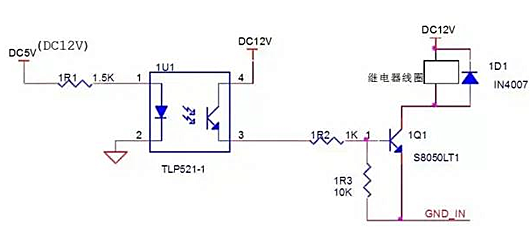

光耦驅動繼電器電路圖（一）
注：
1U1-1腳可接12V，也可接5V，1U1導通，1Q1導通，1Q1-3=0V，線圈兩端電壓為11.7V.
1U1-1腳不接或接地，1U1不通，1Q1截止，1Q1-3=11.9V，線圈兩端電壓為0V。

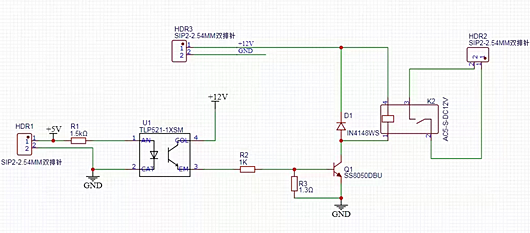

光耦驅動繼電器電路圖（二）
光耦驅動繼電器電路圖（三）
光耦及三極管來驅動繼電器經典設計電路模塊的設計原理圖：
1、光耦的控制端輸入5V電壓，導通電流>2mA，我們?nèi)≈?.5mA，那么計算R1=U1/I1=5V/1500=3.5mA。當HCR1第二腳接地后導通。
2、根據三極管Q1導通，光耦導通，需要12mA左右的電流。R2=U2/I2=12V/0.005=1K。
3、三極管集極到發射極導通，那么集電極到發射極也導通，并且電流放大100倍。
4、二極管IN4148保護三極管Q1的作用。
5、繼電器導通，用低壓控制高壓，低電流控制大電流。
