判斷mos管的工作狀態

萬用表測試：

通過調整萬用表至二極管測試檔，測量MOS管的體二極管的正向和反向偏置電壓，可以判斷MOS管是否正常工作。對于NMOS管，將紅表筆接源極(S)，黑表筆接漏極(D)，測量正向偏置電壓;然后交換表筆位置，測量反向偏置電壓。對于PMOS管，表筆連接方式與NMOS管相反。觀察萬用表顯示的電壓值，并與MOS管的數據表進行比較，從而判斷其工作狀態。

電阻測試：

當MOS管的柵極沒有觸發脈沖時，漏源電阻應該很高。通過測量漏源之間的電阻，可以判斷MOS管是否有故障。將萬用表調至歐姆檔，將表筆分別接在MOS管的漏極(D)和源極(S)上，觀察萬用表顯示的電阻值，并與MOS管的數據表進行比較，若電阻值遠大于數據表中的典型值，則可能存在故障。

連續性測試和蜂鳴器輔助測試：

使用數字萬用表的連續性模式，通過聽取蜂鳴器的聲音來判斷MOS管的連通性。將萬用表調至連續性測試檔，將表筆分別接在MOS管的漏極(D)和源極(S)上。若蜂鳴器響起，則表明MOS管存在故障;若蜂鳴器保持靜音，則MOS管狀態良好。

組裝測試電路：

通過搭建簡單的測試電路來評估MOS管的工作狀態。這種方法更直接地反映了MOS管在實際電路中的應用情況。

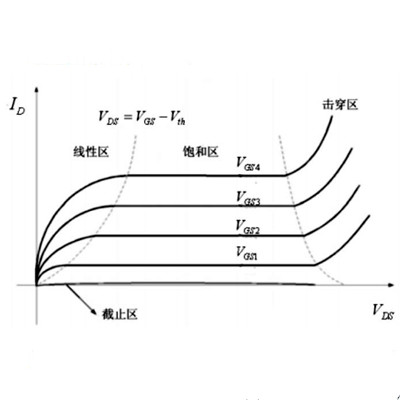

mos管的三個工作狀態

截止狀態：當VGS（柵源電壓）小于VGS(TH)（閾值電壓）時，MOS管處于截止狀態。此時，漏極電流ID很小，相當于管子不導通。

線性區（也稱三極管區或放大區）：當VGS大于VGS(TH)，且VDS（漏源電壓）小于VGS-VGS(TH)時，MOS管導通，且工作在線性區。此時，MOS管可以等效為線性電阻，漏極電流ID隨著VDS的增大而線性增大。

飽和區：當VGS大于VGS(TH)，且VDS大于VGS-VGS(TH)時，MOS管導通，且工作在飽和區。此時，MOS管可以等效為電壓控制的電流源，漏極電流ID幾乎不隨VDS的變化而變化，達到最大值。

需要注意的是，以上三種狀態是基于NMOS管的描述，對于PMOS管，電壓和電流的方向會相反。同時，不同類型的MOS管（如增強型或耗盡型）也可能有不同的工作狀態和特性。

此外，還有放大狀態、飽和狀態和截止狀態等術語，但在描述MOS管的工作狀態時，更常用的術語是線性區、飽和區和截止區。這些術語更準確地描述了MOS管在不同電壓條件下的工作狀態和特性。

1、放大狀態：

當輸入信號電壓為高電平時，mos管的集電極電位由低向高變化，這時集電極電流i2增大。

2、飽和狀態：

當輸入信號電壓為零時，mos管處于截止狀態；此時集電極電流很小。

3、截止狀態：

當輸入的負偏置信號（例如地）加到mos管的基極上時，使管子導通而工作于截止區。在這種情況下輸出端沒有電流通過。

mos管的工作原理

當給定的正反饋條件滿足后，若將控制電路中的控制電壓加在柵源之間以形成負反饋回路，則可使晶體管導通而達到放大目的；反之亦然。

mos管的三個工作狀態怎么判斷？

工作區域的判定方法（NMOS）：

當 Vgs < Vth 時，截止區。

當 Vgs > Vth 且 Vds < Vgs - Vth 時，變阻區。

當 Vgs > Vth 且 Vds > Vgs - Vth 時，飽和區(恒流區)。

其中 Vth 是 MOS管 的一個重要參數——開啟電壓。

當MOS管工作在變阻區內時，其溝道是“暢通”的，相當于一個導體。在 Vds Vds < Vgs - Vth時近似滿足V-I的線性關系，即有一個近似固定的阻值。此阻值受 Vgs 控制，故稱變阻區域。

MOS管工作在飽和區（恒流區）與 BJT 的飽和區不同，稱 MOS管此區為飽和區，主要表示 Vds 增加 Id 卻幾乎不再增加——也即電流飽和。其實在此飽和區內，MOS管 和 BJT 都處于受控恒流狀態，故也稱其為恒流區。
