影響mosfet閾值電壓的因素是柵氧化層厚度氧化層固定電荷襯底摻雜濃度。

MOSFET閾值電壓是指在MOSFET導通的過程中，柵極和源極之間的電壓達到一定值時，MOSFET開始導通的電壓。高階效應是指在微米級別的MOSFET器件中，由于電場、梯度等因素的影響，導致器件的電性能受到影響的現象。

高階效應對MOSFET閾值電壓的影響主要表現在兩個方面：

1.通道長度調制效應：通道長度調制效應是指在MOSFET通道長度較小的情況下，由于電場效應的影響，通道中的電子濃度會受到影響，從而導致閾值電壓的變化。當通道長度減小時，電子濃度的變化會導致閾值電壓的變化。

2.反型耗盡效應：反型耗盡效應是指在MOSFET器件中，由于電場效應的影響，導致P型基底區域中的電子被抽出，形成一個N型反型耗盡區，從而影響閾值電壓的變化。當反型耗盡區的形成，會導致閾值電壓的變化。

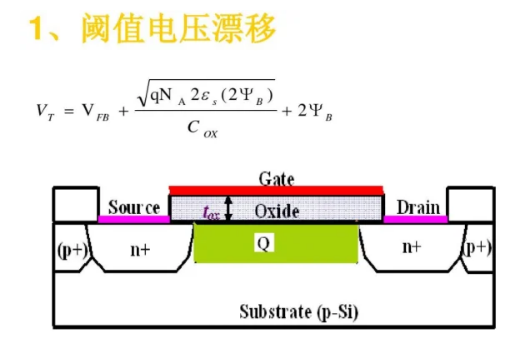

影響cmos閾值電壓的因素：

1、柵氧化層厚度TOX。

2、襯底費米勢。

3、金屬半導體功函數差。

4、耗盡區電離雜質電荷面密度。

耗盡區電離雜質電荷面密度近似地與襯底雜質濃度N的平方根成正比。

5、柵氧化層中的電荷面密度Qox。

影響MOSFET閾值電壓的因素包括哪些？

材料因素：

襯底材料：襯底材料對MOSFET的閾值電壓有顯著影響。例如，普通的MOSFET襯底材料為硅晶片，但在高溫、高電場下易發生擊穿，從而降低了閾值電壓。因此，一些高溫處理的MOSFET采用了其他襯底材料，如碳化硅(SiC)、氮化鎵(GaN)等，能夠提高MOSFET的閾值電壓和穩定性。

柵介質材料：柵介質材料對MOSFET的閾值電壓也有很大影響。例如，高介電常數柵氧化物MOSFET采用的是高介電常數的柵介質材料，如HfO2、Al2O3等，這些材料能夠改善柵結構的電場分布，提高MOSFET的閾值電壓。

結構因素：

通道長度：MOSFET的通道長度也會影響其閾值電壓。當通道長度縮小時，通道表面積減少，從而影響電流的流動和控制，因此通道越短，閾值電壓也越低。

柵氧化物厚度：柵氧化物厚度是影響MOSFET閾值電壓的另一個因素。柵氧化物越厚，通道電流受柵電壓控制的能力就越弱，因此閾值電壓也越高。

雜質濃度：雜質濃度也是影響MOSFET閾值電壓的一個重要因素。當襯底的雜質濃度高時，通道中的正負離子就會增多，從而增加了電流的散射和反向散射，導致閾值電壓下降。

工藝因素：

摻雜工藝：MOSFET的摻雜工藝也會影響其閾值電壓。通過摻雜不同濃度和類型的雜質，可以改變襯底的導電性和施肥層的電子濃度，從而提高或降低MOSFET的閾值電壓。

晶體管封裝：除了摻雜工藝，晶體管封裝也對MOSFET的閾值電壓有影響。封裝形式多樣，如TO-220、DIP、SOT-23等，方案不同對傳熱、耐壓、溫度對故障時的應急措施等都有影響。

環境因素：

溫度：溫度對閾值電壓的大小也有影響。一般來說，溫度越高，閾值電壓會越小。

電場效應：強電場會導致電子在MOS管中的移動速度加快，從而影響閾值電壓的大小。
