PMOS管電路圖

PMOS管開與關控制，實際是控制Vgs電壓，以達到控制電源開關；

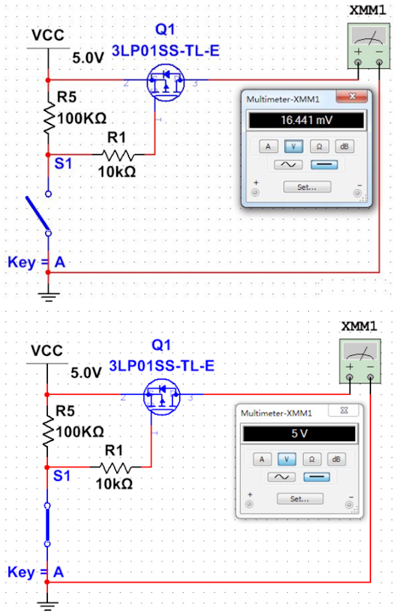

電路圖（模擬測試）如下：

Key閉合前：PMOS輸出電壓 16.441MV

Key閉合后：PMOS輸出電壓 5V

實際電路：Key開關是用MCU的GPIO代替來控制，MCU高電平時3.3V，GPIO輸出控制信號時需使用三極管。

PMOS高側電源開關

NMOS做高側開關的性能比較好，但因?yàn)橐黾宇~外的柵極驅動IC，會使電路變得復雜，成本也會隨之提升。除開電機控制和電源轉換的場合，一般對開通速度、導通內阻、過電流能力 無細致需求的話，PMOS無疑是做開關的較好選擇。

近年來隨著MOS工藝的升級，PMOS的參數還是較NMOS差，但導通內阻<10m歐的PMOS型號越來越多了。PMOS做高側開關的最大優勢，是不用電荷泵驅動，簡單方便，還降低成本。

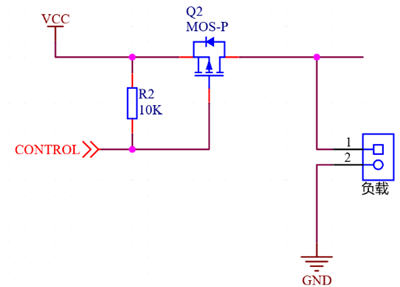

下圖是PMOS做高側開關的電路，CONTROL為控制信號，電平范圍為0~VCC。

CONTROL為0V時，Vgs<導通閥值，PMOS開通，負載工作。

CONTROL為VCC時，Vgs>導通閥值，PMOS關斷，負載停機。

注意上圖這里的輸入信號 CONTROL，其低電平要保證Vgs能使PMOS開通;又要限制Vgs不能小于手冊上的最小允許電壓，以避免PMOS損壞。

但MCU或其他控制器的電平一般為固定的3.3V / 5V，而電路的VCC卻要在一個很大的范圍內變動。這就導致如果使用I/O口直接驅動的話，PMOS不能關斷，并且當VCC較大時，還會損壞MCU的I/O口。

所以PMOS做高側開關時，一般搭配一個小電流的NMOS或者NPN管，來做驅動電平轉換。

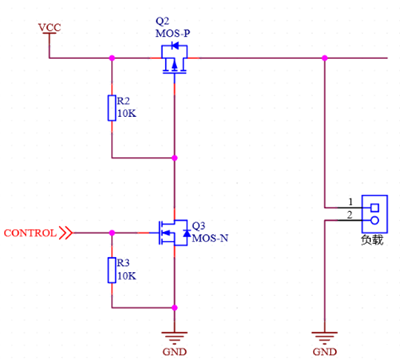

如下圖，NMOS - Q3負責做電平轉換，來驅動Q2 - PMOS的開關。

當 CONTROL 為0時，Q3關斷，Q2的G極電平被拉高為VCC，Q2 - PMOS關斷，負載停機。

當CONTROL 為1，Q3開通，Q2的G極電平被拉低為0，Q2 Vgs<導通閥值，PMOS開通，負載工作。

如果VCC電壓很高，在PMOS開通時，導致Vgs超出了手冊中的Vgs允許范圍，也會造成PMOS的損壞。

為了避免損壞PMOS的柵極，在上面的電路中，添加一個穩壓管和電阻，來達到鉗位的作用，使Vgs最小不低于-12V，以保護Q2的柵極。

注意：VCC電壓較高時，需要重新計算各電阻的熱功耗，來確定合適的封裝，或者更改阻值。
