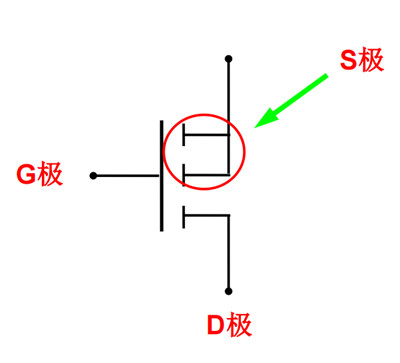

MOS管符號上的三個引腳的辨認要抓住關鍵地方；
G極，比較好認。
S極，不論是P溝道還是N溝道，兩根線相交的就是；
D極，不論是P溝道還是N溝道，單獨引線的那是。

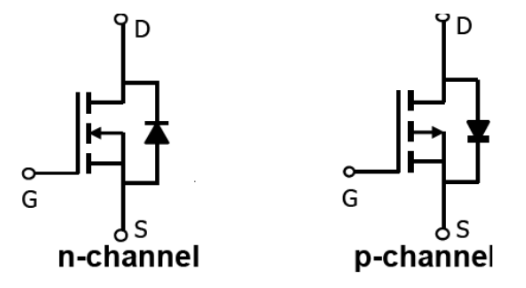

N溝道與P溝道判別
N溝道MOSFET：箭頭指向G極的是N溝道。
P溝道MOSFET：箭頭背向G極的是P溝道。
寄生二極管方向判定
不論N溝道還是P溝道MOS管,中間襯底箭頭方向和寄生二極管的箭頭方向總是一致的: 要么都有D指向S。
使用萬用表判斷MOS管的三個極性
MOS管的極性可以通過以下步驟進行確定：
將MOS管正對著自己，確保從左到右的順序正確無誤。
最左側的引腳是柵極（G），中間的引腳是漏極（D），而最右側的引腳是源極（S）。
使用萬用表確定MOS管的極性時，應將其檔位調整至二極管檔，并給萬用表供電。
使用萬用表的兩個表筆分別測量MOS管的兩個引腳，記錄下萬用表的讀數。
如果某個引腳顯示出無窮大的讀數，則該引腳對應的是源極（S）。相反，如果另一個引腳有數值，則對應的引腳是漏極（D）。
