直流偏置,直流偏置的作用,直流偏置電路-KIA MOS管


直流偏置,交流電力系統中存在直流電流或電壓成分的現象稱為直流偏置。


直流偏置的作用

確定工作點:直流偏置可以確保電路或器件處于適當?shù)墓ぷ鳡顟B(tài),使其能夠正常放大或處理輸入信號。通過設置合適的偏置電壓,可以將器件工作在線性區域,避免非線性失真和輸出偏移等問題。


消除直流偏移:在某些電路中,如放大器,輸入信號可能存在直流分量,這將給電路帶來不可預測的結果。直流偏置可以消除這種直流偏移,使得放大器能夠正確地工作。


提高線性度:適當?shù)钠秒妷河兄谔岣唠娐返木€性度和動態范圍。它可以使放大器電路在線性區域內工作,減小非線性失真的影響,從而提高信號放大的精度和可靠性。


穩定電路工作:偏置電壓可以提供一個穩定的參考電平,使電路在不同環境條件下都能正常工作。它可以抵消溫度變化、供電波動和元件參數變化所引起的影響,確保電路的穩定性和可靠性。


在測量小信號時獲得最佳的垂直分辨率:在PicoScope示波器中,直流偏置可以讓示波器發揮最優測試性能,尤其是在測量小信號時,可以獲得最佳的垂直分辨率。


分離射頻信號和直流電源:直流偏置器內部設置了電容和電感,電容的特性是阻直流通交流,而電感的特性是阻交流通過直流。這樣,直流偏置器可以分離來自天線(Common端)的射頻信號和來自直流電源(DC端)的DC電流,確保DC電源不會干擾天線端的射頻信號,同時天線端的射頻信號也不會干擾DC電源。


直流偏置電路

偏置電路也稱為直流分壓網絡或偏移電路,在電子設備和集成電路中常用于控制晶體管、場效應管等半導體器件的工作點,使其穩定在某個特定的工作狀態。它通常由電阻、電容、二極管等元器件組成。


偏置電路是一種直流電路,其主要作用是對半導體器件進行靜態電參數的設置,以確定器件的工作狀態。一個完好的偏置電路應該具有穩定、精確的特點。

直流偏置,直流偏置電路

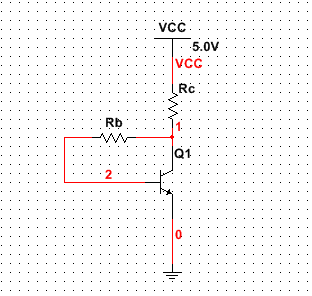

集電極偏置電路,也叫電壓并聯負反饋電路,根據電壓并聯負反饋原理,可得表達式Ib=(Uc-Vbe)/Rb。


Vbe靜態電壓為0.6V到0.7V,如果Uc比Vbe大幾倍的話,是可以忽略Vbe。


表達式變?yōu)镮b=Uc/Rb,根據負反饋原理負反饋系數F=Ib/Uc=1/Rb,增益表達式Ib=A*Uc,A=β*Ib*Rc/Ib=β*Rc。


負反饋原理1+AF=1+β*Rc/Rb,表達式1+β*Rc/Rb>1,是屬于一般負反饋,1+β*Rc/Rb>>1,是屬于深度負反饋,深度負反饋電路增益只和負反饋網絡有關,電路穩定性好,解決了元件參數的分散性。
