MOS管為什么會被靜電擊穿,原因及解決-KIA MOS管
信息來源：本站 日期：2024-01-26

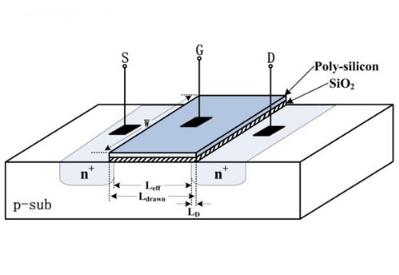

MOS管可能會受到靜電擊穿，這是因為靜電放電可以在MOS管的柵極和源/漏極之間產生足夠高的電場強度，導致氧化層內的電子穿越氧化層，形成通道，從而引發漏電流。
MOS擊穿有兩種類型：
反向擊穿（Reverse Bias Breakdown）：當在MOS管的柵極和源/漏極之間施加反向電壓時，電場強度可能足夠大，使氧化層內的電子能夠穿越氧化層，形成導通通道，導致漏電流增加。
通道擊穿（Channel Punchthrough）：當在MOS管的源和漏極之間施加足夠高的正向電壓時，電場強度也可能足夠大，使氧化層內的電子能夠穿越氧化層，連接源和漏極，短路了通道，導致漏電流增加。
防止MOS擊穿，可以采取一些措施：
增加氧化層厚度：增加氧化層的厚度可以提高擊穿電壓，降低擊穿的風險。但這會導致設備性能的犧牲，因為更厚的氧化層會減小柵極控制通道的效率。
使用防擊穿設計：現代MOS器件通常使用防擊穿設計，包括使用特殊的結構和材料，以提高抗擊穿能力。
靜電保護器件：GS電阻（Gate-Source Resistor）可以用于保護MOS管免受靜電擊穿的影響。
GS電阻將柵極與源極之間連接，通過限制柵極電壓上升速度來降低靜電放電的影響。這有助于減輕靜電擊穿風險，但也可能會影響設備的性能。
MOS管靜電擊穿原因
靜電擊穿通常是由于靜電放電過程中產生的高電壓和高電流引起的。
常見的MOS管靜電擊穿原因：
人體靜電放電：當人體帶有靜電電荷并接觸到MOS管時，靜電放電可能會產生高峰值電流和電壓，超過了MOS管的耐壓能力，導致擊穿。
器件之間或器件與其他物體之間的電荷傳遞：在電子裝置的組裝、維修或運輸過程中，如果靜電電荷從一個器件傳遞到另一個器件或者與其他物體相互作用，就會導致MOS管遭受靜電擊穿。
電磁波和雷擊等外部因素：強烈的電磁波輻射、雷擊等外部因素也可能導致MOS管靜電擊穿。這些因素會產生高能量的干擾信號，對MOS管造成損害。
MOS管靜電擊穿解決方案
靜電保護裝置：在電路設計中加入靜電保護裝置是減輕靜電擊穿風險的重要措施。這些裝置可以包括二極管、電阻、避雷器等，用于吸收和分散靜電放電過程中的電流和電壓。
防靜電處理：在制造、組裝和維修過程中，可以采取一系列防靜電措施來減少靜電放電風險。例如，使用防靜電工作臺、防靜電手套、防靜電包裝材料等，并且合理地進行人員培訓和操作指導。
電路設計優化：在電路設計中，可以考慮采用抗靜電放電的元件和結構。例如，通過增加器件的耐壓能力、減小電流路徑的長度、添加電容、使用屏蔽技術等方式來提高系統的靜電抵抗能力。
合理的設備放置和運輸：在設備放置和運輸過程中，應注意避免靜電產生、積聚和傳遞。合理安排設備之間的距離，使用防靜電包裝材料，并確保設備周圍環境的濕度和溫度符合要求。
