MOS管的工作原理和三極管比較類似，MOS管的柵極相當于三極管的基極，只需要在它的柵極給一個高電平。那么源極和漏極之間就會導通。如果給它的柵極低電平，源極和漏極之間就會斷開，我們就是根據這個原理來制作MOS管的檢測電路的。

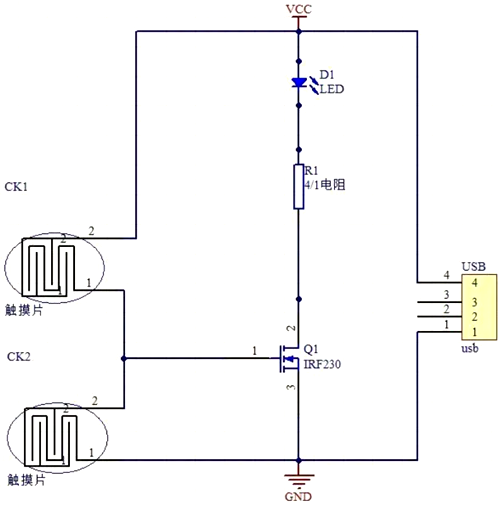

原理圖比較簡單，一個管腳插座，一個100歐電阻，一個USB輸入插頭，一塊敷銅板。觸摸片1的一端接電源正極，一端接MOS管的柵極。觸摸片2的一端接電源負極，一端接電源負極。
本電路由USB口直接供電。電路設置了兩個觸摸片，用于檢測MOS管的好壞。將兩個觸摸片的一端并聯。與MOS管柵極連接。兩個觸片的另外一端分別接在電源正極和電源負極。當手指觸控CK1時，由人體的手指作為導體使MOS管的柵極電位升高，此時MOS管導通，LED發光。當手指觸摸CK2時,CK2的兩組電極通過手指使柵極電位下降。此時MOS管，截止LED熄滅。

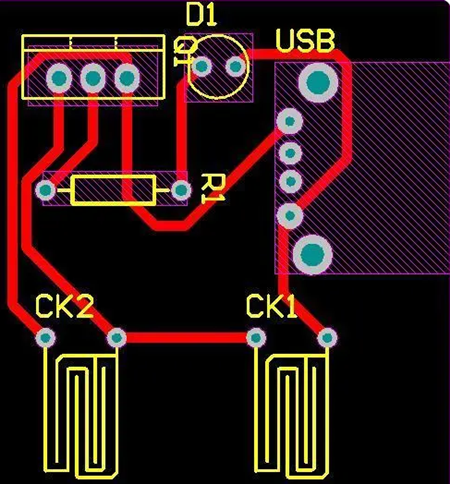

PCB板圖紙

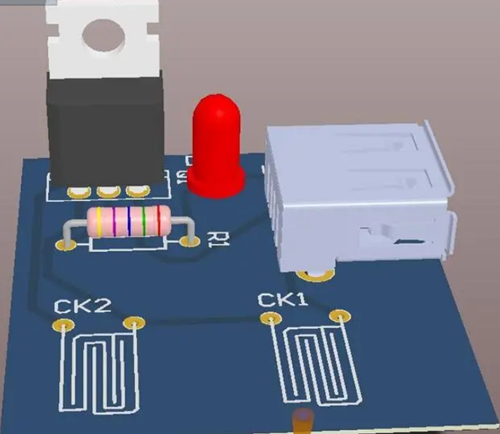

由PCB板生成的3d效果圖

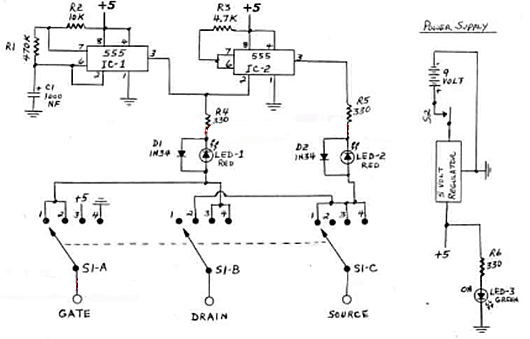

這款簡單的MOSFET測試儀可以快速測試增強型N型和P溝道MOSFET。它檢查柵極、漏極和源極之間的短路。它還區分了N溝道和P溝道MOSFET。一旦正確連接到 mosfet，所有測試都將在不反向連接的情況下完成。
