78m05三端穩壓器參數引腳圖,中文資料-KIA MOS管
信息來源：本站 日期：2024-01-04
78M05是一種廣泛用于電子電路里的三端正向固定電壓穩壓器。具有在過流過熱時關斷的保護功能，輸出電流高達0.5A，5V、6V、8V、9V和12V的固定輸出電壓，輸入偏置電流為3.2mA，輸入電壓的最大值為35V。不管輸入電壓如何變化，它的主要作用都是將輸入電壓調整至穩定的電壓。這對很多電子設備的正常運行至關重要，因為他對穩定的電源電流有嚴格的要求。

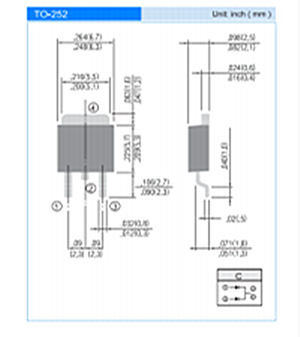

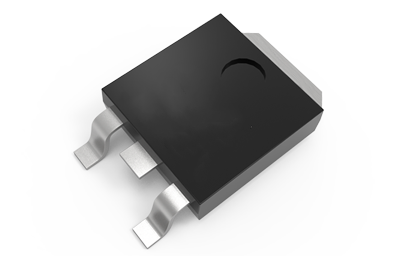

78M05具有一定的溫度特性，可以在較廣的溫度范圍內正常工作。此外，它還配備了過熱保護和短路保護等功能，確保在異常情況下能夠保護電路和穩定輸出。封裝：TO-220，SOT-223，D-PAK。
輸入電壓（VIN）：35V
工作結溫（TJ）：150℃
引線溫度（TLEAD）：260℃
熱阻（θJA）：100℃/W
ESD（人體模型）（ESD）：2500V
ESD（機器型號）（ESD）：250V
靜態電流（IQ）：3.2mA
壓差電壓（VIN-VOUT）：2V
輸出噪聲電壓(NO)：40uV
短路電流(ISC)：50mA
峰值輸出電流(IPK)：700mA
輸出電壓漂移（?VOUT/?T）：0.2mV/℃
78M05三端穩壓器選擇應用
確定需要什么樣的穩定性和電壓導出，便于選擇合適的78M05型號。
負載標準：考慮電源的負荷標準。保證選定78M05型號能提供充足的電流，以適應負載規定。
氣候條件：考慮電子設備將于哪些環境條件下運作。保證選定78M05型號在所需溫度范圍內正常運轉。
成本效率：評定78M05穩壓器的成本效率。考慮設備的價格和特點是否與項目預算一致。
