當柵極電壓為0時，MOS管的漏極和源極之間的電阻非常大，幾乎為無窮大，此時電流幾乎為0。當柵極電壓增加到一定程度時，會在MOS管內部形成一個電場，使得漏極和源極之間的電阻大大降低，從而使得電流得以通過。因此，通過改變柵極電壓，可以實現對漏極和源極之間電阻的控制，從而控制電流的大小。
為了控制MOS管的電流大小，可以通過調整柵極電壓、源極電壓和柵極-源極之間的電勢差等方式來實現。
1. 調整柵極電壓：柵極電壓是控制MOS管工作模式和電流大小的關鍵參數之一。在放大模式下，柵極電壓越高，MOS管的電流放大倍數越大。而在飽和模式下，柵極電壓變化對電流的影響不大，因為此時電流主要受源極電壓控制。
2. 調整源極電壓：源極電壓是另一個重要的控制參數。當源極電壓較高時，MOS管處于飽和模式，此時電流幾乎不再增加。而當源極電壓較低時，MOS管處于放大模式，可以通過柵極電壓的調整來改變電流大小。
3. 調整柵極-源極電勢差：柵極-源極電勢差也是影響MOS管電流大小的重要因素。當柵極-源極電勢差足夠大時，溝道中的電勢差將達到使溝道導通所需的硅側正向擊穿電壓，此時MOS管工作在飽和模式，電流較大。而當柵極-源極電勢差較小時，電流將大幅減小。
此外，還有一種常用的調整電流大小的方法是通過控制輸入信號的頻率來改變MOS管的工作狀態。在高頻輸入信號下，MOS管往往會進入飽和模式，而在低頻輸入信號下，MOS管會進入放大模式，從而改變電流大小。

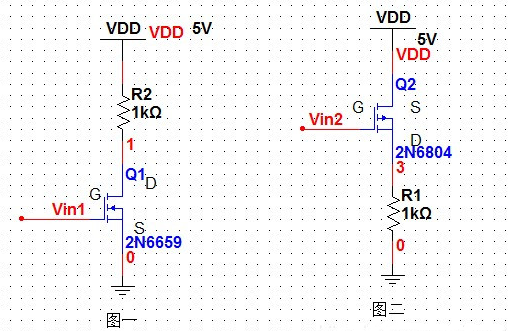

在圖一，是個Nmos，只能S極接地。因為通過Vgs的電壓來開關mos。S極接地則百S極的電勢是0V。只需控度制G極，即Vin1來控制這個Nmos。Vin1是高電平問，則mos打開，Vin1是低電平，則mos關斷。
在圖二，是個Pmos，Vgs是個負值才能打開mos。現在s極接的是電源，也就是s極的電平是高電平。那答么只需G極是0V ,mos 就會導通。G極是高電平時，mos關斷。
綜上所述，是Nmos，就S極接地。Pmos就S極接電源。都是給S極一個固定的電位。
