閾值電壓

場效應晶體管 (FET) 的閾值電壓通常縮寫為 Vth 或 VGS(th)，是在源極端子和漏極端子之間形成導電路徑所需的最小柵源電壓 (VGS)。它是保持電源效率的重要比例因子。

當提及結型場效應晶體管 (JFET) 時，閾值電壓通常稱為夾斷電壓。因為應用于絕緣柵場效應晶體管 (IGFET) 的夾斷是指在高源-漏偏壓下導致電流飽和行為的溝道夾斷，即使電流從未關閉。與夾斷不同，閾值電壓一詞是明確的，在任何場效應晶體管中都指代相同的概念。

晶體管閾值電壓（Threshold voltage）：

場效應晶體管（FET）的閾值電壓就是指耗盡型FET的夾斷電壓與增強型FET的開啟電壓。

（1）對于JFET：

對于長溝道JFET，一般只有耗盡型的器件；SIT（靜電感應晶體管）也可以看成為一種短溝道JFET，該器件就是增強型的器件。

（2）對于MOSFET：

*增強型MOSFET的閾值電壓VT是指剛剛產生出溝道(表面強反型層)時的外加柵電壓。

①對于理想的增強型MOSFET（即系統中不含有任何電荷狀態，在柵電壓Vgs = 0時，半導體表面的能帶為平帶狀態），閾值電壓可給出為VT = ( SiO2層上的電壓Vi ) + 2ψb = －[2εεo q Na ( 2ψb )] / Ci + 2ψb ,式中Vi ≈ (耗盡層電荷Qb) / Ci，Qb =－( 2εεo q Na [ 2ψb ] )，Ci是單位面積的SiO2電容，ψb是半導體的Fermi勢（等于本征Fermi能級Ei與Ef之差）。

②對于實際的增強型MOSFET，由于金屬-半導體功函數差φms 和Si-SiO2系統中電荷的影響, 在Vgs = 0時半導體表面能帶即已經發生了彎曲，從而需要另外再加上一定的電壓——“平帶電壓”才能使表面附近的能帶與體內拉平。

因為金屬-半導體的功函數差可以用Fermi勢來表示:φms = (柵金屬的Fermi勢ψG )－(半導體的Fermi勢ψB ) ,ψb = ( kT/q ) ln(Na/ni) ，對多晶硅柵電極(通常是高摻雜)，ψg≈±0.56 V [+用于p型, －用于n型柵]。而且SiO2/Si 系統內部和界面的電荷的影響可用有效界面電荷Qf表示。從而可給出平帶電壓為 Vfb = φms－Qf /Ci 。

所以，實際MOSFET的閾值電壓為VT = －[2εεo q Na ( 2ψb )] /Ci + 2ψb +φms－Qf /Ci 。

進一步，若當半導體襯底還加有反向偏壓Vbs時，則將使溝道下面的耗盡層寬度有一定的增厚, 從而使閾值電壓變化為：VT = －[2εεo q Na ( 2ψb+Vbs )] /Ci + 2ψb +φms－Qf /Ci 。

在制造MOSFET時，為了獲得所需要的VT值和使VT值穩定，就需要采取若干有效的技術措施；這里主要是控制Si-SiO2系統中電荷Qf ：其中的固定正電荷(直接影響到VT值的大小) 與半導體表面狀態和氧化速度等有關(可達到<1012/cm2); 而可動電荷 (影響到VT值的穩定性) 與Na+等的沾污有關。因此特別需要注意在氧化等高溫工藝過程中的清潔度。

*耗盡型MOSFET的閾值電壓VT是指剛好夾斷溝道時的柵極電壓。情況與增強型器件的類似。

（3）對于BJT，閾值電壓VTB是指輸出電流Ic等于某一定值Ict (如1mA) 時的Vbe值。由VTB = (kT/q) ln(Ict/Isn) 得知：a)凡是能導致Ic發生明顯變化的因素 (如摻雜濃度和結面積等)，卻對VTB影響不大，則BJT的VTB可控性較好；b) VTB 對于溫度很敏感，將隨著溫度的升高而靈敏地降低，則可用VTB值來感測溫度。

閾值電壓有哪些影響因素?

第一個影響閾值電壓的因素是作為介質的二氧化硅(柵氧化層)中的電荷Qss以及電荷的性質。這種電荷通常是由多種原因產生的，其中的一部分帶正電，一部分帶負電，其凈電荷的極性顯然會對襯底表面產生電荷感應，從而影響反型層的形成，或者是使器件耗盡，或者是阻礙反型層的形成。Qss通常為可動正電荷。

第二個影響閾值電壓的因素是襯底的摻雜濃度。要在襯底的上表面產生反型層，必須施加能夠將表面耗盡并且形成襯底少數載流子的積累的柵源電壓，這個電壓的大小與襯底的摻雜濃度有直接的關系。襯底摻雜濃度(QB)越低，多數載流子的濃度也越低，使襯底表面耗盡和反型所需要的電壓VGS越小。

所以，襯底摻雜濃度是一個重要的參數，襯底摻雜濃度越低，器件的閾值電壓數值將越小，反之則閾值電壓值越高。對于一個成熟穩定的工藝和器件基本結構，器件閾值電壓的調整，主要通過改變襯底摻雜濃度或襯底表面摻雜濃度進行。襯底表面摻雜濃度的調整是通過離子注入雜質離子進行。

第三個影響閾值電壓的因素是由柵氧化層厚度tOX決定的單位面積柵電容的大小。單位面積柵電容越大，電荷數量變化對VGS的變化越敏感，器件的閾值電壓則越小。實際的效應是，柵氧化層的厚度越薄，單位面積柵電容越大，相應的閾值電壓數值越低。但因為柵氧化層越薄，氧化層中的場強越大，因此，柵氧化層的厚度受到氧化層擊穿電壓的限制。

選用其他介質材料做柵介質是當前工藝中的一個方向。例如選用氮氧化硅 SiNxOy 替代二氧化硅是一個微電子技術的發展方向。正在研究其它具有高介電常數的材料，稱為高k柵絕緣介質。

第四個對器件閾值電壓具有重要影響的參數是柵材料與硅襯底的功函數差ΦMS的數值，這和柵材料性質以及襯底的摻雜類型有關，在一定的襯底摻雜條件下，柵極材料類型和柵極摻雜條件都將改變閾值電壓。對于以多晶硅為柵極的器件，器件的閾值電壓因多晶硅的摻雜類型以及摻雜濃度而發生變化。

可見，在正常條件下，很容易得到增強型PMOS管。為了制得增強型NMOS管，則需注意減少Qss、Qox，增加QB。采用硅柵工藝對制做增強型NMOS管和絕對值小的增強型PMOS管有利。

溫度對閾值電壓的影響

溫度對晶體管閾值電壓的影響是一種重要的影響因素，其影響的原因是由于溫度的變化會導致材料本身的物理特性發生變化。

在晶體管的工作中，閾值電壓是指控制電壓與柵極電壓之差，達到這個電壓值后晶體管就開始導通。隨著溫度的變化，導體的電阻會發生變化，從而影響到柵極電壓的大小，同時材料的電子特性也會發生變化，從而影響到閾值電壓的大小。

一般來說，當溫度升高時，閾值電壓會降低，這意味著控制電壓與柵極電壓之差變小，晶體管容易被激發進入導通狀態，從而會增加功耗和熱量。因此，在設計中需要考慮溫度對閾值電壓的影響，并對芯片進行充分的溫度測試和特性化，以保證芯片在不同溫度下的正常工作。

IC芯片必須適應溫度不恒定的環境，當芯片運行時，由于開關功耗、短路功耗和漏電功耗會使芯片內部的溫度發生變化。溫度波動對性能的影響通常被認為是線性的，通常對于一個管子，當溫度升高，空穴/電子的遷移率會變慢（晶格振動散射對載流子的影響越來越強），使延時增加。

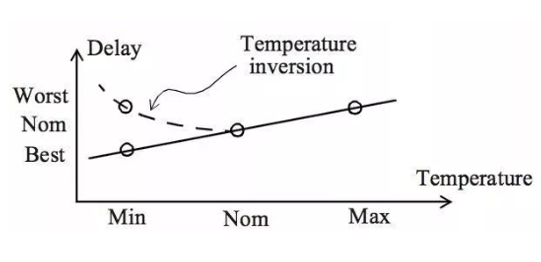

注意溫度翻轉效應：

但在深亞微米,溫度對性能的影響會導致一種溫度反轉現象，因為溫度的升高也會使管子的閾值電壓降低，較低的閾值電壓意味著更高的電流，因此管子的延時減小，而在溫度較低時，閾值電壓帶來的變化對性能的影響更大，因此器件會出現一段性能隨溫度下降的曲線，之后再隨溫度上升，至于溫度翻轉點跟具體的工藝相關。

這里可以理解為深亞微米工藝在較低溫度時，閾值電壓降低帶來的daley變化占主導。
