共基極放大電路圖文詳解-KIA MOS管
信息來源：本站 日期：2023-10-13

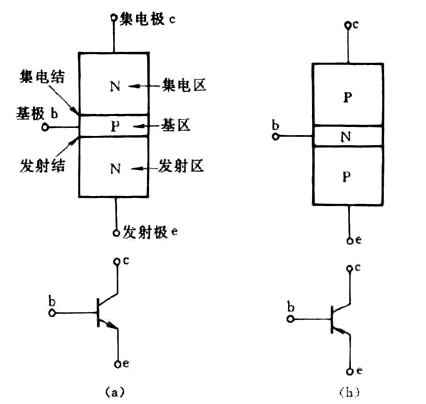

共基極放大器是三個基本單級BJT放大器結構的其中一種，通常被使用于電流緩沖或高頻電路。在電路中，發射極作為輸入端，集電極作為輸出端，基極為共用端（它可能接地，或是接到電源）。類似在場效晶體管電路的共柵極（commongate）。
共基極放大電路：信號從發射極輸入，從集電極輸出，基極為公共端，交流接地。由于信號從發射極輸入，故輸入阻抗小，高頻特性好。
共基極識別：看交流通路輸入回路與輸出回路共用基極來作為公共端。

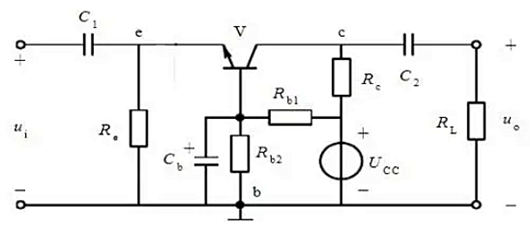

元件的作用：C1. C2是信號耦合電容，Cb是旁路電容，Rb1.Rb2是基極偏置電阻，Rc是集電極電阻，Re是輸入端的負載電阻，RL是輸出端的負載電阻。
靜態工作點計算：
Ub=Rb2/(Rb1+Rb2)Ucc，
Ie=Ue/Re=(Ub-Ube)/Re,
如果Ub>>Ube則 Ic=Ie=Ub/Re=1/Re x Rb2/(Rb1+Rb2)Ucc,
Ib=Ie/(1+β),
Uce=Ucc-(Re+Rc)Ic。
動態分析：
交流等效電路
如圖三極管的b-e用rbe代替，c-e用βib代替，
輸入電流 ii=-ie(忽略Re對ii的影響），輸出電流i0=-ic,
電流放大倍數： Ai=io/ie=a(三極管共基極電流放大系數）<1或者說約等于1，
輸入電壓Ui=-rbe x ib, 輸出電壓UO=-R′L （R′L=Rc∥RL) X ic （ic=βib）
電壓放大倍數：Au=UO/Ui=βR′L /rbe
輸入電阻：ri=-rbe x ib/-(1+β)ib=rbe/1+β
輸出電阻：ro=RC
輸入信號與輸出信號同相；
電壓增益高；
電流增益低（≤1）；
功率增益高；
適用于高頻電路。
共基極放大電路的輸入阻抗很小，會使輸入信號嚴重衰減，不適合作為電壓放大器。但它的頻寬很大，因此通常用來做寬頻或高頻放大器。在某些場合，共基極放大電路也可以作為“電流緩沖器”（CurrentBuffer）使用。
共射組態放大電路既能放大電壓，也能放大電流，屬于反相放大電路，輸入電阻在三種電路中間，輸出電阻較大，通頻帶是三種電路中最小的。適用于低頻電路，常用作低頻電壓放大的單元電路。
共集組態放大電路沒有電壓放大作用，只有電流放大作用，屬于同相放大電路，是三種組態中輸入電阻最大、輸出電阻最小的電路，具有電壓跟隨的特點，頻率特性較好。常用于做電壓放大電路的輸入級、輸出級和緩沖級。
共基組態放大電路沒有電流放大，只有電壓放大作用，且具有電流跟隨作用，輸入電阻最小，電壓放大倍數、輸出電阻與共射組態相當，屬同相放大電路，是三種組態中頻率中高頻特性最好的電路。常用于高頻或寬頻帶低輸入阻抗的場合。
