led電路圖一

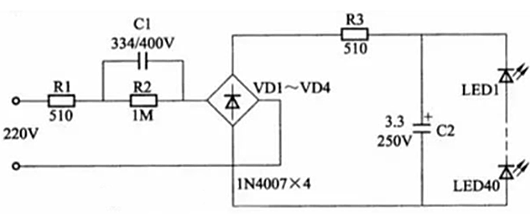

下圖是LED燈杯電路：

led電路圖

該電路是小功率燈杯最經濟、實用的電路，具有功率小、體積小的優點。

該燈使用220V電源供電，220V交流電經過C1降壓電容降壓后，再經過全橋整流，通過C2濾波，最后經過限流電阻R3給串聯的40個LED提供恒流電源。LED的額定電流為20mA，R1是保護電阻，R2是電容C1的釋放電阻，R3是限流電阻，以防止電壓升高、溫度升高、LED的電流增大，C2用來保護LED免受開燈時的沖擊電流的損害。

led電路圖二

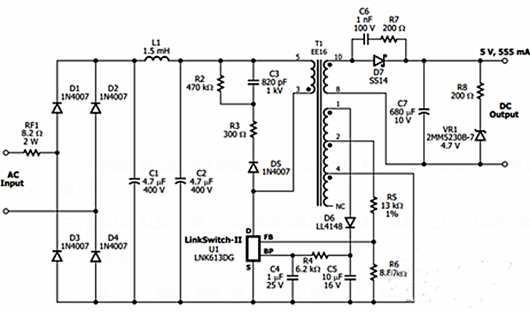

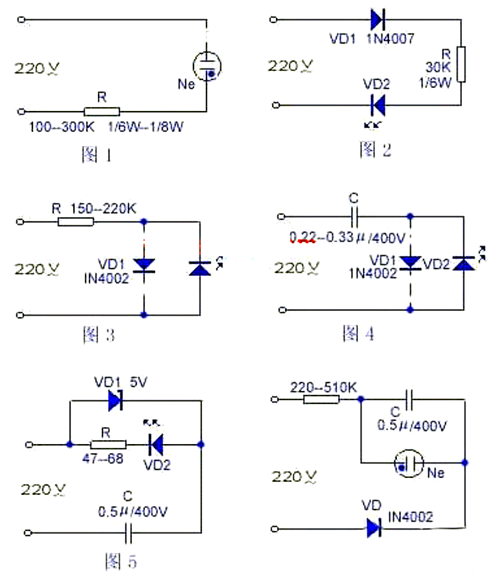

led指示燈電路--led驅動電源電路圖如下：

led電路圖

輸入整流部分：分析高壓輸入整流電路的具體參數，然后選取具體保險整流二極管的規格，因?yàn)槲覀兊墓β时容^低，可以選取線繞電阻作為保險，用1N4007做整流管如果功率較大要選用其他耐流更高的整流二極管。

整流濾波部分：若EMI要求較嚴，可增加以下π型電路，若要求沒那么嚴格，可以只用一個濾波電容，電容跟電感的具體容量跟感量，根據總功率選取。

驅動電路部分：經過R3的電流轉化為電壓，反饋給IC控制輸出電流，在初級繞組加DRC吸收電路，因?yàn)槲覀兪莾?nèi)置mos管，驅動電路已集成在IC電路內，所以驅動mos電路不做講解。

IC供電與外圍電路部分：通過輔助繞組整流濾波單獨給IC供電，通過R5與R6阻值的比例來控制輸出空載電壓。

輸出整流濾波電路部分：通過超快恢復二極管整流和高頻低阻電解濾波后，輸出給負載，并在超快恢復二極管上加RC電路濾波，通過超快恢復二極管反向波形調試來選取電阻電容，以最大抑制二極管的反向尖峰，在輸出端加假負載，一般設計假負載會損耗3毫安電流。
