二極管正負極判斷

二極管(Diode),二極管是由半導體材料(硅、硒、鍺等)制成的。

二極管正負極判斷

二極管的正、負二個端子,一端稱為陽極,一端稱為陰極。二極管是一種具有兩個電極的裝置,電流只能從陽極向陰極方向移動。

二極管正負極判斷

二極管正負極判斷圖文

1、最簡單的方法就是直接看二極管的外觀,整流二極管在黑色的外殼上通常有白色環標注的一端為負極、另一端為正極。


2、快恢復二極管色環標記的一端為負極,另外一端為正極。


3、金屬包裝的穩壓二極管本體正極是扁平的,負極是半圓形的。塑料穩壓二極管本體上印有色標的一端為負極,另一端為正極。


4、塑封的二極管管體上印有彩色標記的為負極,另一端就為正極。


5、根據電路符號區分二極管正負極

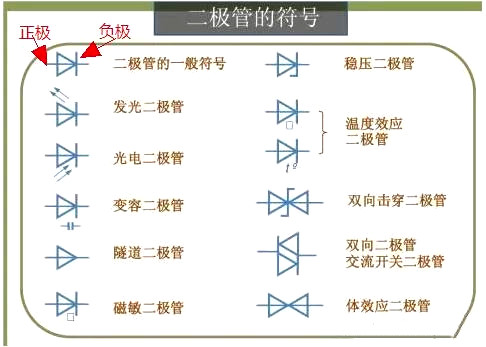

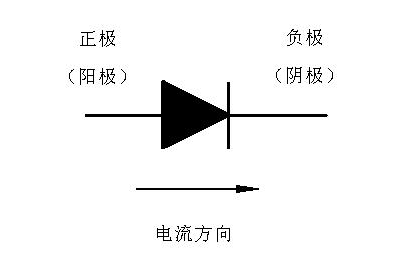

下圖為大部分二極管在電路圖中的符號,一個箭頭指向一條垂直線,一條線從它延伸出來。箭頭就代表二極管的正極,垂直線條代表負極。如果是雙向的,就沒有極性之分。

二極管正負極判斷

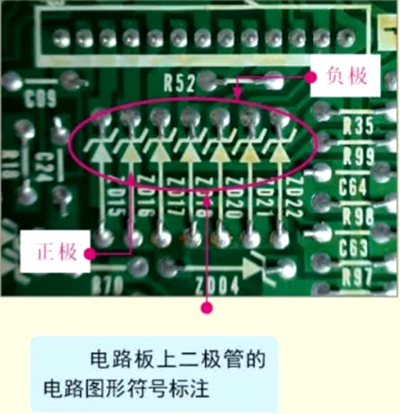

6、在印制板中通過PCB板上絲印來判別二極管正負極的方法有:

1)有缺口的一端為負極;

2)有橫杠的一端為負極;

3)有白色雙杠的一端為負極;

4)三角形箭頭方向的一端為負極;

5)插件二極管絲印小圓一端是負極,大圓是正極;

6)插件發光二極管方孔為第一腳為正極。

二極管正負極判斷

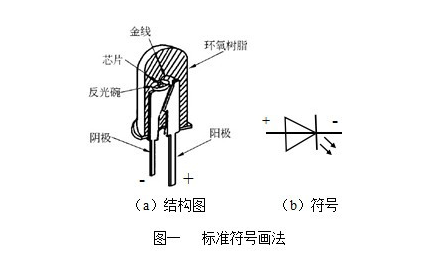

7、發光二極管判斷的話,長腳是正極,短腳是負極。如果都是一樣長的話,那么里面大一點的是負極,比較小的那個是正極。


8、晶體二極管PN結的導通方向是 P-N ,也就是P-N導通(P正,N負)。PN結正向導通方向截至。


9、肖特基二極管的表面一般都標有符號,正極用三角箭頭符號表示,另一端為負極。


10、TVS二極管分為單向和雙向,雙向二極管沒有極性。單向TVS管正負極有標注,白色或白圈為負極,未標注的一端為正極。


11、封裝在金屬外殼中的光電二極管,金屬下方有一個凸塊,離凸塊最近的引腳為正極,另一端為負極。


12、對于一些標志不清楚的二極管,可以用萬用表來測它的正負極,把萬用表打到測二極管的檔位,兩表筆放在二極管的兩端,交換兩端再測一遍聽到萬用表的蜂鳴器叫了,那這時紅表筆接觸的那端就是正的,黑表筆那端就是負的。
