延時開關電路設計、電路圖、原理-KIA MOS管

延時開關電路，當人工按動開關時，電源接通對電路供電，待一定的時間，電源自動被切斷，對電路停止供電。或者當按動開關的時候，電路過一段時間才開始供電的電路。

該電路經常會應用在擁有多個電源的電路系統中（原因是部分多電源系統擁有上電時序）。

延時開關電路設計要點

1、開關具有延時效果，同時延時時間可調；

2、延時開關時間穩定，即每次上電的延遲時間基本不變。

延時開關電路分析

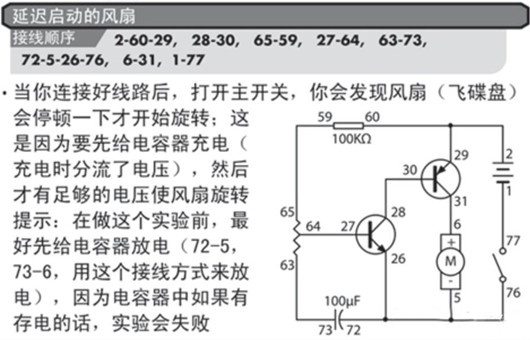

延遲啟動電路圖

延時開關電路

延遲啟動電路有什么作用呢？我們平時生活中一定經歷過停電的情況。如果家用電器在工作都過程中突然斷電，緊接著又來電，這時候就會產生電涌，家里的電器就容易被燒壞。所以這個電路就是用來保護電器的,特別是冰箱,空調等等。

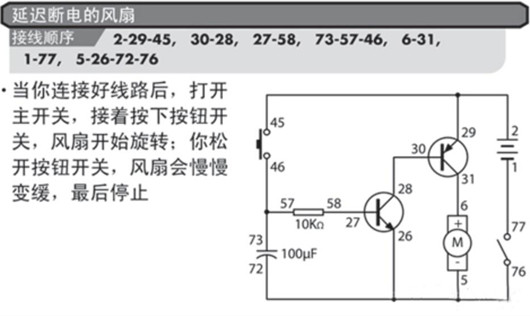

延時關閉電路圖

延時開關電路

延遲斷電的電路在生活中又有著什么作用呢？樓道燈是光控開關和聲控或者紅外開關的組合。可以想象一下，走道里的自動燈會在你走到燈下面都時候亮起，但是你剛一過去燈就熄滅了，樓道里依然漆黑一片，那么這個自動燈是不是就失去意義了；所以，要再加入延時斷電電路，這樣一段時間之內燈就是一直亮著的了。

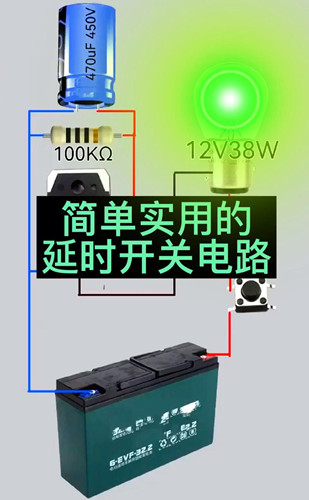

簡單實用延時開關電路分享

延時開關電路
