共模和差模介紹

電器設備的電源線，電話等的通信線，與其它設備或外圍設備互相替換的通訊線路，至少有兩根導線，這兩根導線作為往返線路輸送電力或信號，在這兩根導線之外通常還有第三導體,這就是"地線"。電壓和電流的變化通過導線傳輸時有兩種形態，一種是兩根導線分別做為往返線路傳輸，我們稱之為"差模"；另一種是兩根導線做去路，地線做返回傳輸，我們稱之為"共模"。

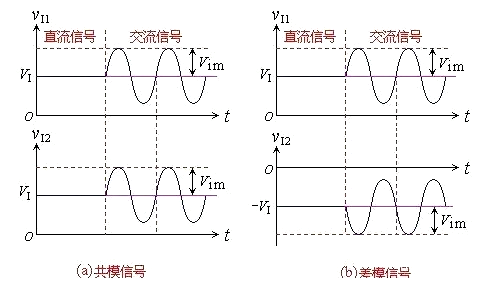

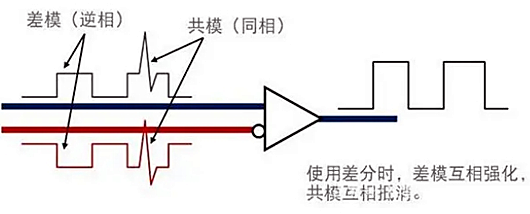

從一個系統的一對輸入端看，若信號的極性相反（同樣，電流的方向相反），這樣的信號為差模信號。若信號的極性相同（同樣，電流的方向也相同），這樣的信號稱為共模信號。信號都是差模形式的。噪聲既有差模形式的，也有共模形式的。若噪聲為差模形式，它與信號相疊混，無法一般區分。除非兩者有不同的模式，因此，所有的抗干擾措施都是針對共模噪聲的。

當系統的兩個輸入端阻抗不一致時，圖中的共模電流也不再平衡，此時部分共模噪聲轉化為差模噪聲，特別是當輸入信號一端為系統地線時，共模噪聲全部轉化為差模噪聲，這對抑制噪聲影響十分不利。因此，工業儀表基本上都采用差分輸入。

總結：

所謂共模信號就是兩個大小相等、方向相同的信號。

所謂差模信號就是兩個大小相等、方向相反的信號。

共模電感有兩組線圈或多組線圈，有方向要求；而差模電感只有一組線圈，沒有方向要求；把共模電感做差模用有方向要求；穿磁珠的單線電感是差模作用。

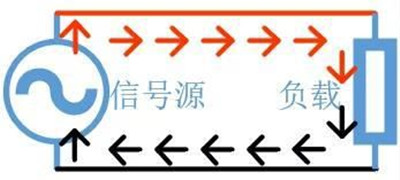

差模電流：在一對差分信號線上，大小相同，方向相反的一對信號，一般是電路中的工作電流，對于信號線就是信號線與信號地線之間流動的電流。

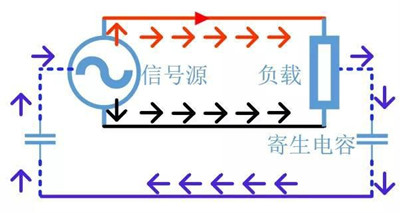

共模電流：在一對差分信號線上，大小相同，方向相同的一對信號(或噪音)。在電路中，一般對地噪音一般都是以共模電流的方式傳輸?shù)模杂址Q為共模噪聲。

抑制共模噪聲的方法多種多樣，除了從源頭去減少共模噪聲外，通常我們抑制最常用的方法就是使用 共模電感來濾除共模噪聲，也就是將共模噪聲阻擋在宗旨電路外面。也就是在線路中串聯共模扼流器件。這樣做的宗旨是增大共?；芈返淖杩梗沟霉材ｋ娏鞅欢罅髌魉馁M和阻擋(反射)，從而抑制線路中的共模噪聲。

共模和差模的區別

1、本質不同

差模又稱串模，本質是兩根線之間的信號差值；而共模噪聲又稱對地噪聲，本質指的是兩根線分別對地的噪聲。

2、特點不同

差模信號的特點是幅度相等，相位相反的信號，而共模信號的特點是幅度相等，相位相同的信號。

3、電流流過的方向、程度不同

所有的差模電流全流過負載，差模干擾侵入往返兩條信號線，方向與信號電流方向一致。而共模信號的干擾信號侵入線路和接地之間，干擾電流在兩條線上各流過二分之一，以地為公共回路。

4、電流產生的輸出抵消作用不同

對絞線中的差模信號在每一根導線上的電流是以相反方向在一對導線上傳送，如果這一對導線是均勻的纏繞,這些相反的電流就會產生大小相等,反向極化的磁場,使它的輸出互相抵消。

而對絞線中的共模信號的共模電流在兩根導線上以相同方向流動,電流產生大小相等極性相同的磁場,它們的輸出不能相互抵消。
