獨石電容結構作用,獨石電容和瓷片電容區別-KIA MOS管
信息來源：本站 日期：2023-08-16
獨石電容器是多層陶瓷電容器的別稱，是一種多層疊片燒結成整體獨石結構的陶瓷電容器。具有電容量大(電容值可以做到1uF)、體積小、電容量比較穩定，溫漂系數小、壽命長、等效直流電阻小、允許脈動電流大、可靠性高、高頻阻抗低、耐高溫、絕緣性好、成本低等特點。
以鈮鎂酸鉛[Pb(Mg1/3Nb2/3)O3]和復合鈣鈦型化合物為主要原料，制成漿料，經軋膜、擠壓或流延法形成生坯陶瓷薄膜，再經烘干、印刷內電極、疊片、切割、涂端頭電極、燒結而成。

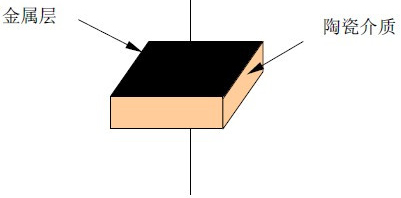

平行板電容器的基本結構是由一個絕緣的中間介質層加外兩個導電的金屬電極；
電路符號圖：
多層片式陶瓷電容器的結構主要包括三大部分：陶瓷介質，金屬內電極，金屬外電極。而多層片式陶瓷電容器它是一個多層疊合的結構，簡單地說它是由多個簡單平行板電容器的并聯體。
1.儲能交換
2.隔直通交(旁路和耦合)
3.鑒頻濾波
4.浪涌電壓的抑制
獨石電容器和瓷片電容器都屬于陶瓷電容器，獨石電容器是由多層介質和多對電極構成的，而瓷片電容器一般是由一層介質和一對電極構成的，瓷片電容器分為高頻瓷介和低頻瓷介兩種。
外觀區別：

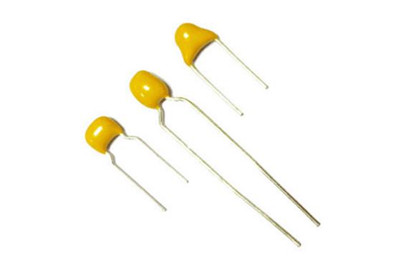

獨石電容器其實是陶瓷貼片電容焊引線后燒結而成，一般是方形，而瓷片電容是片狀，大多是圓片形狀。
容量和耐壓區別：
同體積下，獨石電容的電容量遠遠大于瓷片電容的電容量，而瓷片電容的耐壓高于獨石電容的耐壓。
獨石電容器的特點：
1、電容量大，穩定，容量范圍是10pF~10uF；
2、體積小，比CBB電容體積還小；
3、耐高溫耐濕性好；
4、溫漂系數小
瓷片電容器的特點：
1、體積小，高頻特性好；
2、比獨石電容耐壓高；
3、容量小，最大只有0.1uF;
4、比獨石電容價格低。
獨石電容器的應用主要在液晶手表、電子攝像機、微型儀器、醫療儀器，電子調諧器中；瓷片電容的應用主要是在高頻振蕩回路、旁路、退耦中。
