防反接保護電路：VCC端、GND端串入二極管-KIA MOS管

由于肖特基二極管具有較小的前向電壓，因此VCC端串入肖特基二極管，也是一種防反接的方法。

VCC端串入肖特基二極管防反接電路圖

防反接 VCC GND 二極管

根據原理圖可以看出該種防反接方法較為簡單。

肖特基二極管參數的確定

確定肖特基二極管的參數，需要從以下幾個方面考慮：

（1）肖特基二極管的正向電流，應大于芯片驅動負載時的工作電流；

（2）反接時的反向電壓問題；

（3）ISO脈沖的問題，如正向（50V）和反向（-150V）脈沖；

（4）負載短路情況時，經過肖特基二極管電流問題；

（5）工作溫度。

優缺點

優點：簡單，實現方便，正向電壓低，適用于所有類型的負載。

缺點：成本略高，正向功率較大。

另外，需要注意的是，電源反接時，負載電流不會通過芯片內部功率MOSFET的體二極管，因此，也就不用考慮該方面的功率吸收問題。

在GND端也可以通過串入二極管實現防反接保護。

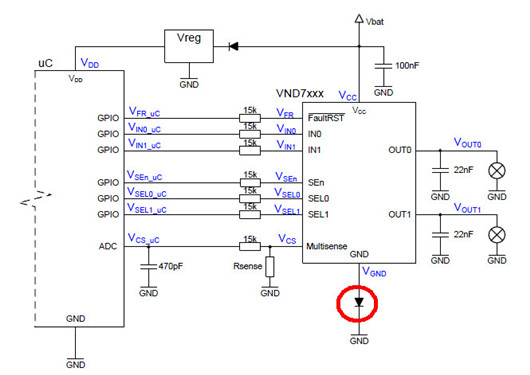

GND端串入二極管防反接電路圖

防反接 VCC GND 二極管

二極管的參數，主要考慮兩種情況：

（1）正向峰值電流

對于ISO7637-2：2004(E)標準來說，當VCC端出現正向脈沖（50V）時，二極管的正向峰值電流應大于：

[(VPULSE+VBAT)–VCLAMP–VDIODE]/2

例如：

(50V+13.5V–46V–0.7)/2=8.4A

其中，2Ω為產生正向脈沖電壓時的內阻。根據上述計算，可以得知，二極管的正向峰值電流應滿足8.4A@50usforISO7637-2:2004(E)

(2)反向峰值電壓

當VCC端出現負向脈沖時，二極管反向峰值電壓應滿足：

-100VforISO7637-2:2004(E),-150VforISO7637-2:2011(E)，

根據上述分析可以，在GND端串入二極管，不能鉗位VCC端的負向脈沖，也就是說該負向脈沖會影響到MCUIO和HSD的控制管腳，因此，此間需要串入限流電阻。

優點：簡單，實現方便，成本低。

缺點：僅適用于阻性負載。

對于該種防反接保護電路僅適用于阻性負載，是因為當驅動感性負載時，在關閉負載時，OUTPUT管腳會出現負電壓，該電壓會拉低GND電壓（有可能呈現負壓），則HSD的控制引腳對GND的電壓可能大于開啟電壓，導致負載重新打開。因此該種方法，理論上只適用于阻性負載，而對應于全類型負載的防反接保護電路，可以對此方法進行改進。
