開關電源整流二極管并聯電容和電阻作用-KIA MOS管
信息來源：本站 日期：2023-07-31
二極管只要存在結電容就必然會影響反向恢復時間和反向電流，而反向電流是我們不希望看到的，而且過大的反向電流還會使二極管擊穿。
那么我們能不能控制和減小反向電流呢？具體可以采取哪些措施呢？最簡單的辦法就是給二極管再并聯一只電容器。

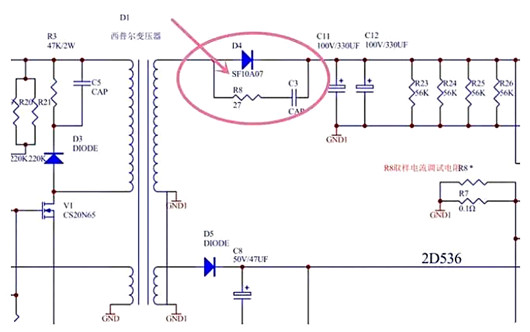

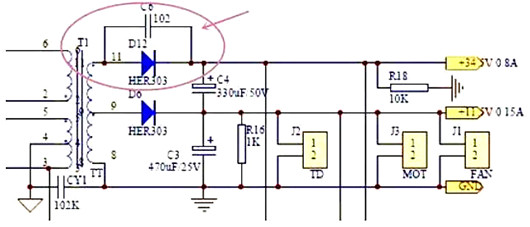

開關電源輸出整流二極管吸收電容
C5的主要作用其實為了吸收過高的反向電壓，也就是當二極管截止的時候二極管所承受的電壓，因?yàn)殡姼械母袘?yīng)電壓非常高，不加以抑制的話這個電壓就有可能會超過它的耐壓值，同時也會有比較大的反向電流，這樣的話二極管就會有擊穿的風險。所以這個小電容的作用也是非常關鍵的！
這個電容的選擇也是很有講究的，過大會影響電源的輸出質量、影響電源的工作效率，過小又將失去保護作用，那么這個電容到底選多大的才合適呢？

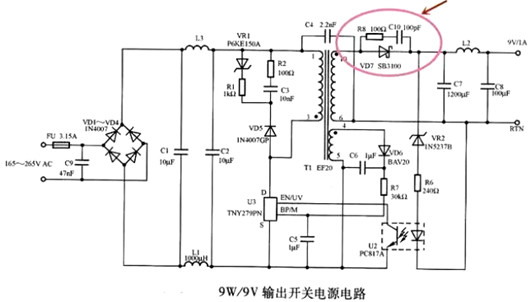

RC吸收保護電路
也就是用電容器和電阻器串聯后再并聯在二極管兩端，這樣他們的取值就會靈活很多，所以這種保護形式在大功率開關電源電路中得到廣泛應用。
電動車充電器RC吸收電路
