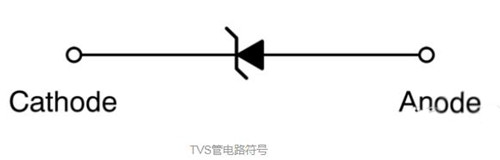

TVS管的名稱為Transient Voltage Suppressor，中文又叫做瞬態電壓抑制器，或者還可以叫它為雪崩擊穿二極管，這是一種用于保護電子設備免受瞬態過電壓和電流沖擊的半導體保護器件。它的主要功能是在電路中快速響應和抑制瞬態電壓，防止電壓對電子設備造成損壞。

TVS管的工作原理

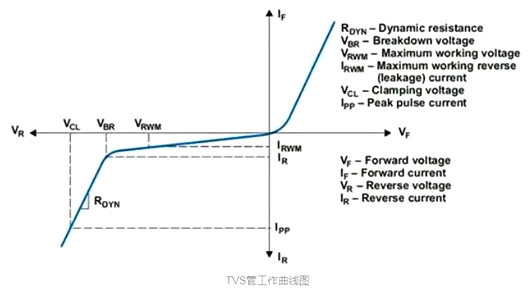

TVS管通常采用硅或其他半導體材料制成，具有非線性的電壓-電流特性。在正常工作狀態下，TVS管處于高阻態，對電路的影響很小。當電路中出現瞬態過電壓時，TVS管的阻抗迅速降低，使得過電壓通過TVS管而非敏感元件，從而保護電子設備免受損壞。

（1）工作峰值反向電壓VRWM（Working peak reverse voltage）

VRWM是TVS二極管能夠保持高電阻狀態的最小反向電壓值。一般VRWM會低于85%Vc而高于正常工作電壓，以便TVS接入電路而不影響正常。

（2）反向擊穿電壓VBR（Reverse breakdown voltage）

VBR是通過TVS二極管的反向電壓是指TVS保護二極管開啟時的電壓，從此點開始器件進入雪崩擊穿。是在測試的電流IT下測得的。

（3）鉗位電壓VC（Clamp voltage）

VC是鉗位電壓，施加規定波形的峰值脈沖電流 IPP 時，TVS 兩端測得的峰值電壓。在相同IPP下的VC越小，說明TVS的鉗位特性越好。TVS的耐脈沖電流沖擊能力可以參考IPP ，同型號的TVS，IPP越大，耐脈沖電流沖擊能力越強。

（4）反向漏電流IR（Reverse Leakage Current）

漏電流，也稱待機電流。在規定溫度和最高工作電壓條件下，流過 TVS 的最大電流。TVS 的漏電流一般是在截止電壓下測量。

（5）測試電流IT（Test Current）

在這個電流值下規定器件的反向擊穿電壓值器件的反向擊穿電壓值。

（6）脈沖峰值功率PPK（Peak pulse power，tp = 8/20 us）

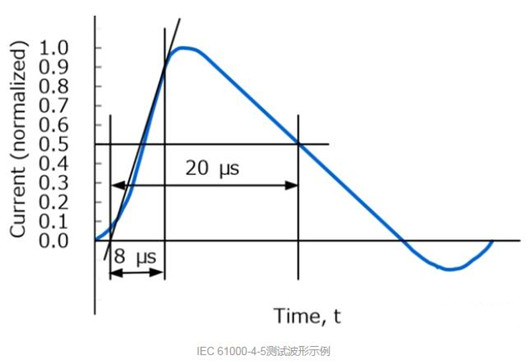

PPK是在TVS二極管本身損壞之前可以分流的最大浪涌功率。PPK測量采用下圖所示的8/20us脈沖波形。(8/20us表示波形8us電流到100%，20 us電流到50%。)

（7）峰值脈沖電流IPP（Peak pulse current）

IPP是在TVS保護二極管本身損壞之前可以分流的峰值浪涌電流。也就上圖的100%的電流。

封裝類型：TVS管有多種封裝類型，如SOD、SMA、SMB等。在選擇封裝類型時，需要考慮電路板的空間和布局要求，以及散熱和可靠性等因素。

正確連接TVS管：

1.對于單向TVS管，正極連接到電源正極，負極連接到電源負極。

2.對于雙向TVS管，兩端分別連接到電源正極和負極，無需區分正負極。

注意散熱問題：TVS管在抑制瞬態電壓時會產生熱量，因此需要注意散熱問題。在設計電路時，可以考慮以下方法：

1.選擇具有較高耐熱性的TVS管。

2.增加散熱器或散熱片，以提高散熱效果。

3.確保電路板的布局合理，避免熱量堆積。

避免串聯使用：TVS管不應串聯使用，因為串聯可能導致電壓分配不均勻，影響保護效果。如有需要，可以采用多個TVS管并聯使用，以提高保護能力。

定期檢查和維護：為確保TVS管的保護效果，建議定期檢查TVS管的工作狀態，如有損壞或老化現象，應及時更換。

總的來說，在使用TVS管時，需要根據具體應用和性能要求選擇合適的TVS管，并確保正確連接、散熱和維護，以實現有效的瞬態電壓保護。
