MOS管上管下管-PMOS管做上管NMOS管做下管-KIA MOS管
信息來源：本站 日期：2023-06-15

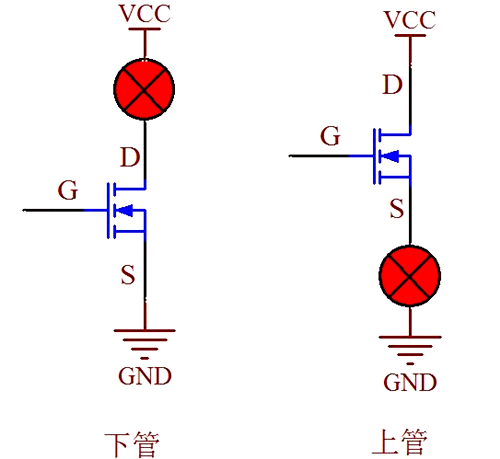

NMOS當下管，即S極（源極）直接接地，只需控制G極（柵極）電壓即可控制NMOS管的導通或截止，因為MOS管導通的條件取決于VGS的壓差。
NMOS當上管，D極（漏極）接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因為S極對地的電壓有兩種狀態，NMOS關截止時為低電平，導通時接近高電平VCC。
PMOS當上管或下管原理一樣。通常使用PMOS做上管，NMOS做下管。
NMOS管應用

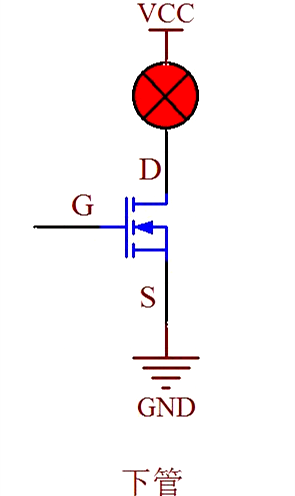

使用NMOS當下管，S極直接接地，只需將G極電壓固定值為5V即可導通（該5V視MOS管型號而定）
PMOS管應用

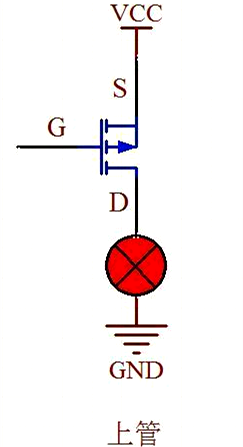

使用PMOS當上管，S極直接接電源VCC（5V），只需將G極電壓固定值為0V即可導通。
