?MOS管如何選型？MOS管選型要素技巧-KIA MOS管
信息來源：本站 日期：2023-06-05
MOS管作為開關電源設計中經常會用到的器件，在選擇時要考慮多種因素，今天帶大家一起來了解MOS管選型的要素。
MOS管選型-該選什么封裝的才合適？
第1個要素是選擇封裝。

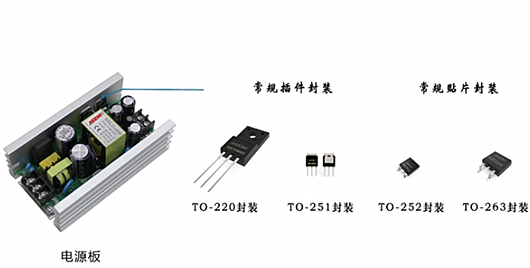

我們常見的電子元件都有插件款和貼片款，MOS管也相同，下面簡單舉例一下~
插件類常見封裝有：TO-220、TO-251等類型。
貼片類常見封裝有：TO-252、TO-263等類型。
MOS管選型-選擇N溝道還是P溝道？

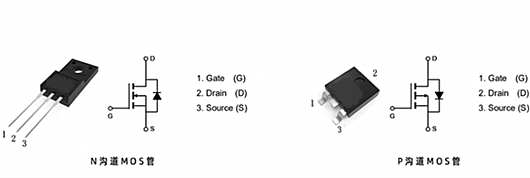

第2個要素是我們要針對不同的應用，我們可以去選擇N MOS還是P MOS。
N MOS：選擇型號較多、成本低。
P MOS：選擇型號較少，價格較高。
所以在所有的開關電源電路中，我們會傾向選擇N MOS管，例如正激、反激、整流橋電路等。
那什么時候選擇P MOS呢?例如，當我們的電源需要做開關控制時，我們就會選擇P MOS。
MOS管選型-明確導通時的最大阻抗
第3個要素是MOS管導通時漏源間的最大阻抗。
MOS管可以作為開關用，但是它并不是理想的開關，它會有一個最大阻抗，這個最大阻抗我們稱之為RDS(ON)。
當電流通過MOS管工作的時候，就會產生損耗，這個損耗就是最大的電流的平方乘以RDS(ON)。在這里需要注意，最大阻抗隨著溫度的變化而有輕微變化。
因此在選擇MOS管作為開關的時候，需要去考慮在有最大阻抗的情況下，MOS管作為開關時能否符合電路要求。
MOS管選型-確定漏源擊穿電壓
第4個要素就是要確定漏源擊穿電壓VDS。
漏源擊穿電壓是指在MOS管的漏極和源極間能夠承受的最大的電壓，同時我們還要存有一定的余量。
留存余量的目的是：防止當溫度變化時電壓發生微小變化時，不能完成電路的功能要求。
MOS管選型-確定最大漏源電流
第5個要素是去確定MOS管的最大漏源電流。
首先，要確保MOS管的最大漏源電流在我們電路所產生的最大漏源電流范圍內。
其次，要留有足夠的余量。
MOS管選型-了解MOS管開啟電壓
第6個要素是開啟電壓VGS。
VGS是指柵源極之間的開啟電壓。
MOS管選型-判斷電路板散熱情況
第7個要素是要去了解MOS管的散熱要求。
MOS管重要參數之一就是它的工作溫度，工作溫度最低-55℃，最高+150℃，不同MOS管的工作溫度要查閱產品規格書。
因為MOS管在工作的時候會產生能量，要保證它表面上的溫度不能超過結溫的85%才能正常運作。如果超過或接近這個數值，我們要在MOS管上加一些散熱的裝置，例如散熱片，對MOS管的工作環境進行散熱。
