浪涌電流Inrush Current減小解決方法-KIA MOS管
信息來源：本站 日期：2023-06-02
浪涌電流Inrush Current減小方法

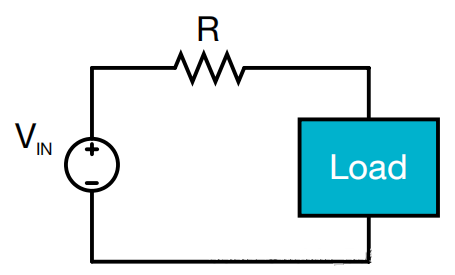

1、串聯電阻方式
串聯一個功率電阻，使得Inrush Current限制在VIN/R范圍，優缺點也比較明顯，優點是電路簡單，成本低，但只適用于小電流場景（＜1A）

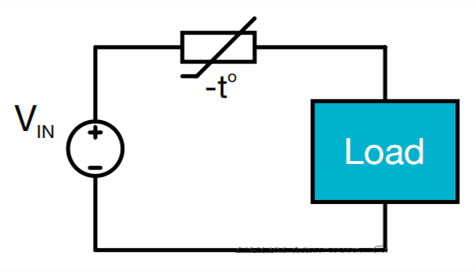

2、串聯一個負溫度系數的NTC電阻
當電路開始工作時，由于溫度較低，NTC電阻阻值較大，原理和普通電阻一樣，當電路工作一段時間后，溫度升高，NTC電阻阻值降低。
缺點就是容易受溫度影響，一直處于低溫時，NTC電阻一直保持很高，高溫環境下，NTC電阻阻值小，起不到限制Inrush current作用。

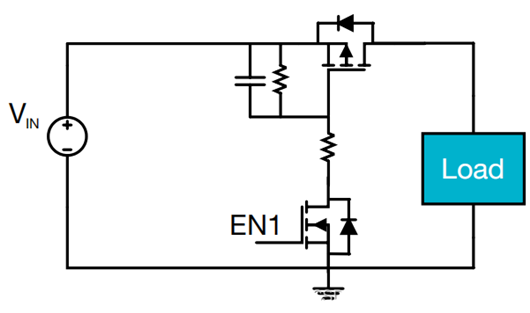

3、采用RC電路減緩開關開啟速度

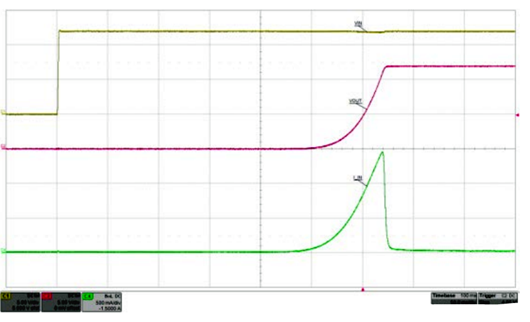

通過控制開關輸出波形爬升時間，降低dv/dt大小，降低Inrush Current，但由于dv/dt非線性，Inrush Current也會非線性，如下圖綠色波形
