泄放電路簡介
泄放電路就是將一部分能量轉換成熱或者其它形式能量的電路。單板斷電后，LED燈長時間沒有熄滅，就是對儲能器件的能量沒有合理的泄放掉。
余電快速泄放電路，即放電電路，用在需要快速反復開關電源，且負載電路上有大容量電容的場景。斷開電源開關后，如果負載電路有大電容，會引起負載電路上的電壓下降緩慢。
此時如果重新接上電源開關，負載電路在未完全掉電的情況下重新上電，可能會導致電路不能正常復位啟動，進而電路工作異常，出現開機死機等情況。

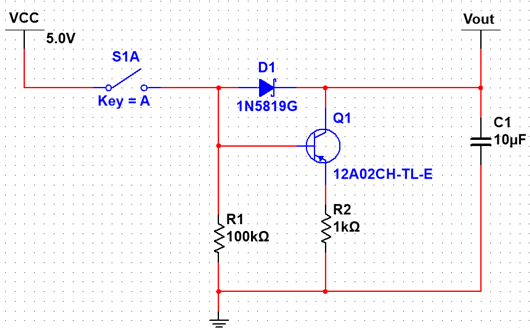

泄放電路分析

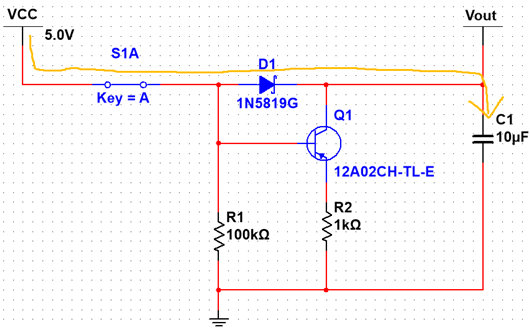

1.上電過程分析
上電瞬間，三極管的基極b為高電平，三極管Q1截止，VCC通過D1給C1進行充電。

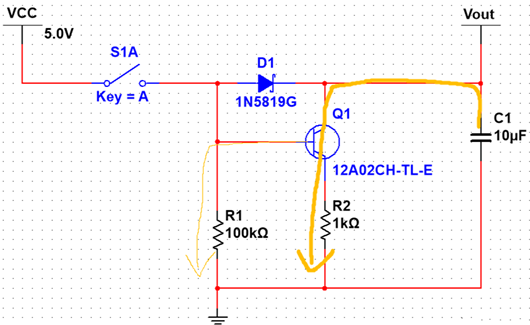

2.下電過程分析
下電瞬間，三極管Q1的基極b被電阻R1拉低，D1由于其單向導電性，相當遠斷開，電流從Q1的集電極流向發射極，最終構成回路。注意電阻R2的阻值不宜過大，否則會影響泄放的速度。
總結分析
此電路圖最大的一個優勢就是關斷時間極快，讓MOS管柵源之間電容電壓快速泄放，快速關斷MOS,最大努力去保護電路。當我們需要打開MOS管時，電源IC的IO口輸出一個高電平，驅動打開MOS管，即可給負載進行供電。
當遇到特殊情況檢測到短路或者其他情況需要快速關斷MOS時，電源IC的IO口輸出一個低電平，三極管Q5會被打開，MOS管柵源之間的電壓會通過黃色回路，迅速釋放以關斷MOS。
還有一個好處就是MOS管柵源之間的電壓，泄放回路不需要經過電源IC,極大的提高了電路的可靠性。
