負載開關是用于開啟和關閉系統中的電源軌的電子繼電器。負載開關可用于多種不同的應用，包括但不限于：

-配電

-上電時序控制和電源狀態轉換

-減小待機模式下的漏電流

-控制上電時間，減少浪涌電流

-控制下電時間，避免下電太慢導致其他問題

前面3條是負載開關的核心，后面兩條不是所有的負載開關都具有的。

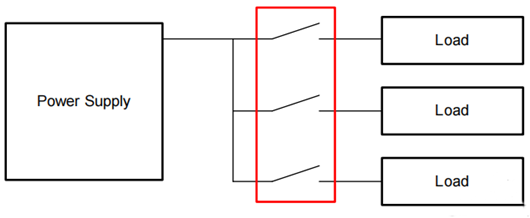

典型的負載開關系統應用如下。包括一個電源和多個需要不同負載電流的負載。系統必須通過多個電源開關獨立控制這些負載，包括打開時間、打開的速度等。該電源開關可以使用離散的MOSFET電路或集成的負載開關來實現。

NMOS 負載開關

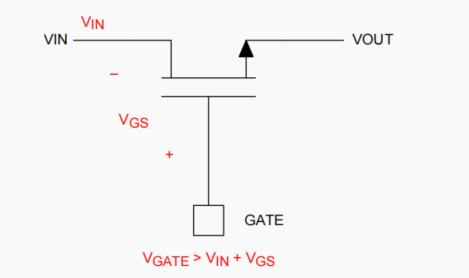

下圖是一個簡單的NMOS負載開關電路，該電路對輸入電壓VIN的最大值有限制，VIN需要小于Vgate-VGS 。

NMOS 負載開關

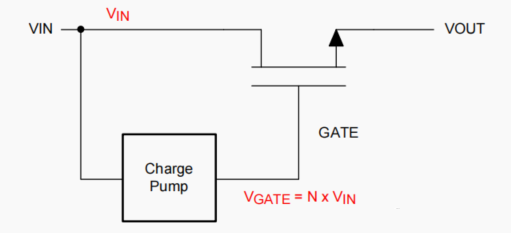

為了解決VIN限制問題，可以在上述電路基礎上，增加一個電荷泵電路，使用電荷泵，可以實現NMOS的高VGS，并且使驅動電路的導通電阻降低。當然與PMOS一樣，也會存在浪涌電流問題。如果需要減少浪涌電流，也還需要增加其他一些分立器件。

NMOS 負載開關
