導電溝道的形成

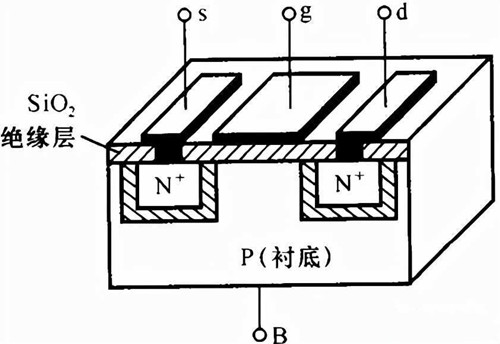

NMOS管內部結構圖如下，導電溝道未形成前，漏極和源極之間有一反向PN結，在Ugs=0時，漏極和源極之間無電流（PN結擊穿情況等不考慮）。
NMOS管內部結構圖
Ugs > 0時，金屬板的負電荷被 電源 正極吸引，金屬板剩下正電荷。由于同性相斥，靠近絕緣層一側的空穴被排斥，剩下不多的負電荷，形成了耗盡層。
當Ugs繼續增大，襯底的自由電子被吸引到耗盡層和絕緣層之間，形成反型層，這個反型層就構成了漏極---源極之間的導電溝道。溝道剛形成的電壓叫做Ugs(th)，Ugs越大，溝道越厚，導電溝道電阻越小。
溝道越厚，導電溝道電阻越小
電阻對電荷的移動具有阻礙作用。導電溝道越厚，代表流經的電荷越多，阻礙的作用越小，由此Ugs越大，導電溝道越小。
補充

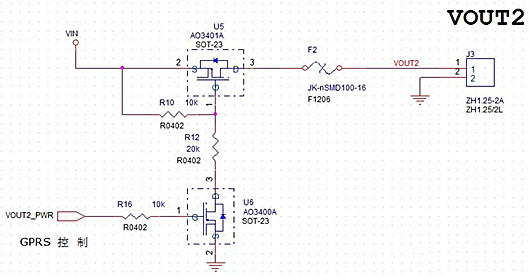

前面說到負電荷的移動是被正極的吸引，比如在電容充電時，極板一端的電子被正極吸引，負極放出電子到極板的另一端。根據這個對下面這個電路有了新的理解。
上面R12的作用是分壓、限流。對于限流來說，若沒有R12，U6導通后柵極相當于接地，有大量的電子移動到柵極，會損壞U6。若加了R12阻礙部分電子的移動。加R12后，正極對于源極和柵極中的電子吸引程度是不同的。
