【電路分享】單雙電源T型負反饋運放應用-KIA MOS管
信息來源：本站 日期：2023-03-16

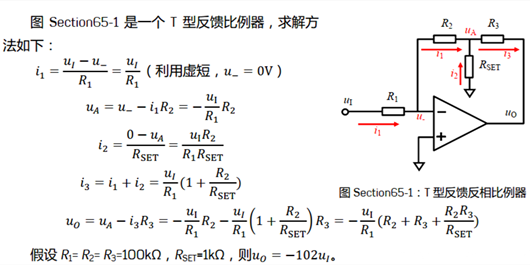

為了解決高輸入阻抗的高增益問題，可以使用T型負反饋放大電路，如下：
如果使用普通的反向放大，需要反饋電阻10M，會帶來噪聲、偏置電流等因素的影響，而且上圖為雙電源運放，單電源運放又該如何使用？

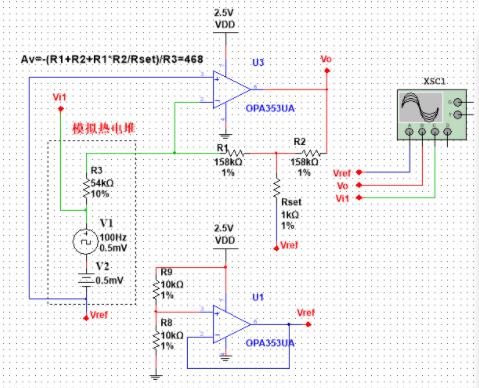

有個典型的設計是熱電堆的信號放大：

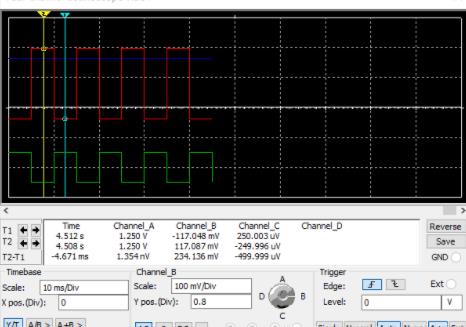

通過仿真可以看到用158k的反饋電阻即可實現468.148倍的放大，運放輸出Vo=234.136mV，熱電堆信號Vi=0.5mV，實際Av=234.136/0.5=468.272，和理論是非常接近的。
