運放負反饋應用:相加器、相減器-KIA MOS管


運放負反饋--相加器

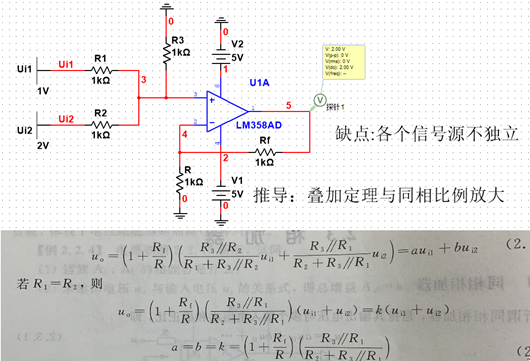

正向相加器

相加器 相減器

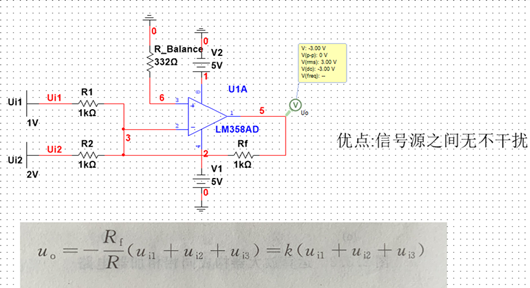

反向相加器

相加器 相減器


說明

正向相加器實現了輸入輸出阻抗隔離+增益(>1)

反向相加器實現了輸出阻抗隔離+增益(每個和項權值獨立調節)


運放負反饋--相減器(差動放大器)

基本相減器

基本相減電路思路為同相比例放大器與反向比例放大器結合,使用疊加定理分析。


相加器 相減器


說明

實現共模相減功能時出現問題(R1=R2,R3=R --> a=b=K)

電阻相等有代價。(孿生電阻)

Rs會破壞R1=R2條件。(跟隨器)

K值調節需要電阻同步變化。
