MOS管、三極管引腳懸空問題分析-KIA MOS管
信息來源：本站 日期：2023-03-13
數字芯片分TTL（三極管）和CMOS（mos管）兩種，實際使用中經常會出現引腳不需要用到的情況。
那么怎么處理？可不可以懸空？
三極管可懸空，相當高電平，mos管不可，mos管要接高或低電平。
三極管可以懸空，用be節，相當于二極管。但一般是無用引腳接地。
三極管懸空在單片機中接 上拉電阻就可以工作。
為什么不能懸空？
MOS管柵級一定不能懸空，MOS管每一級之間都會產生感應電容，G同S極D極可看成絕緣的，G極懸空后，感應電壓沒有釋放回路，從而控制mos管導通。MOS管前端電壓不受控制直接加在后端電路上了。
mos管柵極不能懸空，否則Vg處于高阻態，使得柵極電壓變化不確定。
對于TTL電路而言，懸空的相當于高電平。

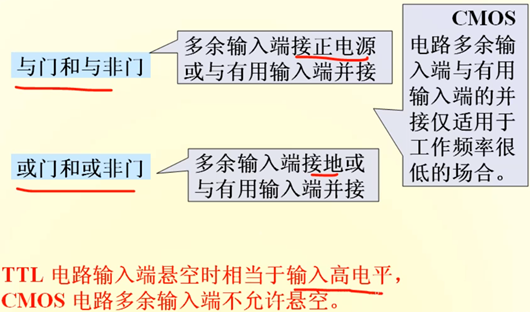

具體怎么處理？什么時候接高電平，什么時候接低電平？
輸入的門電路考慮到前面的電壓損耗，高電平的確定范圍會低一點，輸出的高電平值會高一些。芯片的輸出管腳，除了芯片有特別說明外，都是可以直接懸空處理。
74LS138是TTL集成電路，“管腳懸空相當于高電平” 是由于TTL集成電路的內部結構決定的。TTL的輸入端是發射極輸入方式，就是說前級輸入低電平，是給它提供一個電流流出的通路, 相當于輸入邏輯"0”;
輸入端開路時,沒有“下拉”電流流出,是“非零”狀態,所以等于高電平輸入，是邏輯"1”。但是不建議這樣用，抗干擾能力差。把不用的輸入端通過1 K電阻接正電源為好。
學習集成電路的應用知識，不管是模擬的、數字的、計算機的集成電路，內部的原理、結構不重要,但是一定要記住輸入、輸出端的結構與特點，即集成塊的“對外特性”要掌握。
推挽輸出概念
推挽輸出的輸出端由兩個mos管組成，上面一個是p溝道m(xù)os管，其源級接VCC，下面一個是n溝道m(xù)os管，其源極接地，推挽輸出既可以輸出高電平也可以輸出低電平，相當于一個反相器。
開漏輸出就主要一個n溝道m(xù)os管接地，可以輸出低電平，如果要輸出高電平則需要一個外加電源和上拉電阻。
